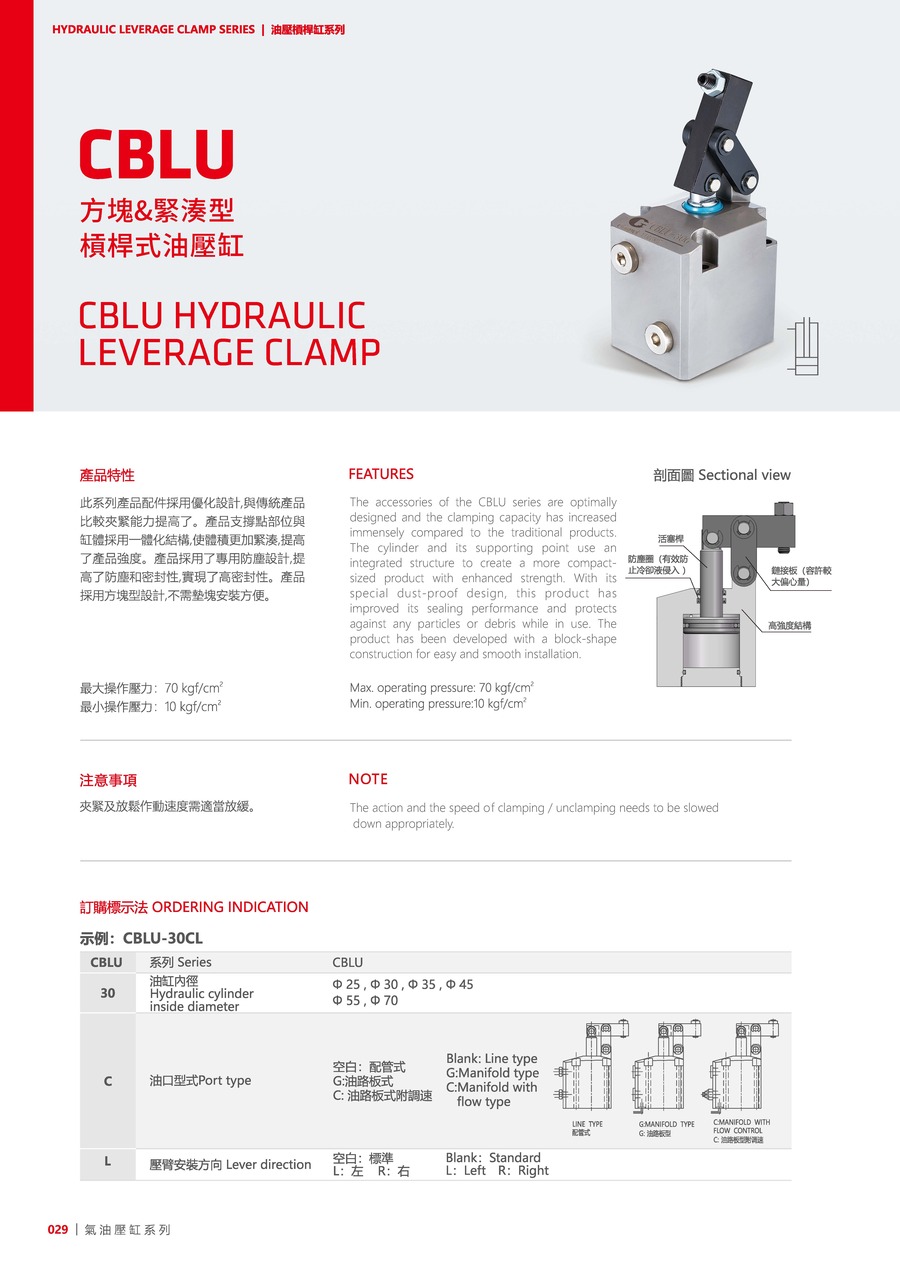

CBLU

产品资讯

此系列产品配件采用优化设计，与传统产品比较夹紧能力提高了。
产品支撑点部位与缸体采用一体化结构，使体积更加紧凑，提高了产品强度。
产品采用了专用防尘设计，提高了防尘和密封性，实现了高密封性。
产品采用方块型设计，不需垫块安装方便。

最大操作压力：70 kgf/cm²
最小操作压力：10 kgf/cm²

注意事项：
夹紧及放松作动速度需适当放缓。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

（例如：CBLU-30CL）

CBLU	系列	CBLU
30	油缸内径	Ø25, Ø30, Ø35, Ø45, Ø55, Ø70
C	油口型式	空白: 配管式, G: 油路板式, C: 油路板式附调速
L	压臂安装方向	空白: 标准, L: 左, R: 右

产品资料

型号	CBLU-25	CBLU-30	CBLU-35	CBLU-45	CBLU-55	CBLU-70
理论夹持力(70kgf/cm²)	283	391	486	852	1300	2020
夹紧行程(mm)	17.5	20.5	23	26.5	33	42
总行程(mm)	20.5	23.5	26	29.5	36	45
推出容积(cm³)	10	16.6	25	46.9	85.5	173.1
拉入容积(cm³)	5.69	13	21	41	71.8	145.4
推出受压面积(cm²)	4.91	7.07	9.62	15.9	23.75	38.47
拉入受压面积(cm²)	2.78	5.53	8.08	13.9	19.95	32.32
使用温度范围(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
