应用实例

快速肘节夹钳的应用面非常广泛,几乎涉及各界工业企业,凡是进行批量生产,需要定位、夹紧的工位均可使用。为方便查阅,并将重点应用方向按工业企业的行业面排叙,希望能给大家一点启示。


一. 汽车行业:

  1. 各种汽车车身,车身附件(小板金件)的焊装,用在焊装治具上做定位栓和夹具使用。
    主要应用型号:702-C、702-D、702-K、101-J、10247、12265、304-E、304-H、303-E等。
  2. 各种汽车车身,车身附件(小板金件)的焊装检测,用在检测治具上做定位栓和夹具。
    主要应用型号:12135、12137、304-C、302-F等。
  3. 各种汽车车身,车身附件(小板金件)车门板金件的冲压,用在冲压件检测治具上做定位栓和夹具。
    主要应用型号:12130、12135、11412、302-F、36020等。
  4. 各种汽车车门的焊装和焊装检测,用在焊装胎具和检测胎具上做定位栓和夹具。
    主要应用型号:702-C、702-D、101-E、10247和12130、12135、12137、304-E等。
  5. 各种汽车顶窗和侧窗的焊装,用在焊接装具上做夹具。
    主要应用型号:11412、203-F、21502-B 等。
  6. 各种汽车座椅的焊装,用在焊接胎具上做定位栓和夹具。
    主要应用型号:11412、12265、102-B、36020、303-E等。
  7. 汽车豪华座椅成型泡棉的生产,用在发泡模具上做夹具。
    主要应用型号:702-D、40341、304-H等。
  8. 各种汽车(摩托车)消声器的生产,用在焊接治具上做夹具。
    主要应用型号:11412、10247、12305、22175、25382、36020、303-E、305-H等。
  9. 各种汽车(摩托车)化油器的生产,用在钻床的工模夹具上做夹具。
    主要应用型号:201-B、21382、21383、21384等。
  10. 各种汽车(摩托车)电线束、电器的生产,主要用在检测治具上做夹具。部分企业在组装时也用于装配夹具。
    主要应用型号:201、201-A、201-B、101-A等。
  11. 各种汽车方向盘的生产:
    1. 在焊装治具上做夹具用。主要应用型号:201、201-A、201-B、101-B。
    2. 在发泡模具上做堵头用。主要应用型号:304、305系列。
  12. 各种汽车内饰件的生产:
    1. 仪表盘等(用PP、ABS材料),用在浇注成型模具上做锁紧夹具用。
      主要应用型号:431、40341。
    2. 仪表盘等(用PU材料),用在发泡成型模具上,做锁紧夹具用。
      主要应用型号:40341、10448、20448、702-D等。
    3. 内饰件检测,用在检测治具上做定位和锁紧夹具。
      主要应用型号:101-D、12130、12135、302-F等
    4. 衬(用皮革、毛料布类材料),用在压力机上固定上下模具做固定夹具用。
      主要应用型号:40370、40380。40370LP。
  13. 面包、吉普、轿车等小型车底盘的铆、焊,用在铆、焊治具上做定位锁紧夹具用。
    主要应用型号:702-C、702-D、702-K、303-E、304-H等。
  14. 部分改装车车体的生产,用在车体组装焊接时。
    主要应用型号:挤压钳类和F型钳类。
  15. 中、小型汽车厂总装时,用于局部点焊。
    主要应用型号:挤压钳类。
  16. 豪华中巴、大巴的车体(车身)生产:
    1. 车体龙骨焊装,用在焊接治具上做夹具用。
      主要应用型号:702-D、10247、12265、11412等。
    2. 车体外层金属板件的焊接,做夹具用。
      主要应用型号:挤压钳类和F型钳类。
    3. 超豪华大、中巴车体内饰件的粘接,用于内饰件与车体之间的粘接固定。
      主要应用型号:F型钳类。

行业应用延伸:凡是产品或零部件在制造材料,生产方式方面类似于以上16条的,并具有连续性批量生产的特点,均可应用快速夹钳。


二. 摩托车行业:

  1. 车架的焊装,用在焊装胎具上做定位栓和夹具用。
    主要应用型号:12265、11412、11421、101-B、12205、10247、22175、25382、36020、304-E、304-H、303-E、36060、702-C、30509等。
  2. 方向柱:前、后叉、货架的焊装,用在焊接治具上做定位栓和夹具用。
    主要应用型号:11421、11412、22175、36020、302-F、303-E等。
  3. 发动机汽缸头、汽缸体的生产,用在钻床上做夹具用。
    主要应用型号:25383、25382、12265-A、12132-A等。
  4. 化油器、消声器、电线束的生产,其应用均同"汽车行业"应用方式。

行业应用延伸:凡是产品或零部件在制造材料、生产方式方面类似于以上1、2、3条者,并具有连续性批量生产的特点,均可使用快速夹钳。

三. 铁路车辆行业(包括地铁、轻轨车辆):

  1. 车体龙骨的焊装,用在焊装胎具上做夹具用。
    主要应用型号:101-J、10247、22502-B、11421、203-F、12130、702-C、702-D。
  2. 车体外层金属板件的焊装,做夹具用。
    主要应用型号:挤压钳类和F型钳类。
  3. 车门的焊装,用在焊装治具上做定位栓和夹具用。
    主要应用型号:11412、12205、10247、225-D、21382、304-C、304-E等。
  4. 座椅的焊装,用在焊装胎具上做夹具使用。
    主要应用型号:12265、11421、36020、22235等。
  5. 豪华座椅成型泡棉的生产,用在发泡模具上做夹具使用。
    主要应用型号:702-D、40341、304-H等。
  6. 豪华车厢内饰件的粘接,用于内饰件与车体之间的粘接固定。
    主要应用型号:F型钳类。

四. 自行车工业(包括童车等其它非机动车):

  1. 车架(称三角架)的焊装,用在组合(或成型)焊装胎具上做定位栓和夹具使用。
    主要应用型号:30509、30609、101-EL、10247等。
  2. 前、后叉,货架的焊装,用在焊接装具上做定位栓和夹具用。
    主要应用型号:11412、203-F、101-E、304-E、36020等。

五. 电子行业:

  1. 所有的电子成品 - 即商品,如电视机,收音机、DVD、电子门铃、计算机等,都有电路板,电路板由PCB板和插、贴在它上面的电子元器件组成。PCB板插、贴电子元器件的方式有两种:
    1.1自动,使用SMT、AI自动设备插、贴电子元器件;此种方式不用快速夹钳。
    1.2流水线,分卡槽式和环形式。在PCB板插、贴电子元器件的环形式流水线一般使用快速夹钳,用于固定PCB板,卡槽式生产线不用快速夹钳。
    主要应用型号:101-A、20400、201、201-A、20100、22005、20800、20300、22100等。
  2. 不管使用上条中哪种方式生产电路板,在线检测和检测线上均使用快速夹钳于测试治具上。
    主要应用型号:101-A、201、10250、10250-U、304、305系列等。
  3. 各种电子产品,设备、家用电器电线束的生产,在检测工序用快速夹钳,也有部分工厂在装配时也用快速夹钳,用于测试夹具和装配夹具上。
    主要应用型号:13005、101-A、13009、201、201-A、20800、36070等。
  4. 生产电子元器件,如滤波器、放大器,用在测试设备和检测治具上。
    主要应用型号:101-A、102-B、11401、12050-U、201-B、20752-B、22100等。
  5. 在电子生产设备上做配件用,如波峰焊机、回流焊机、DDC机、回焊炉、绷网机、丝印机等。
    主要应用型号:101-A、102-B、40341、80325等。
  6. 生产小型电机,电动工具,用在装配生产线和测试工序中。
    主要应用型号:12050、12050-U、101-A、102-B、301-A、304-C等。
  7. 各种电器的金属外壳,如热水器、微波炉、空调、冰箱、各种机柜、机箱等,用在焊接胎具上做夹具用。
    主要应用型号:11412、203-F、225-D、21502-B、102-B、101-D。
  8. 静电喷涂设备,快速夹钳做配件用,主要用于料桶盖的开闭锁紧。(喷涂流水生产线上,快速夹钳有时还做固定被加工物使用)。
    主要应用型号:40323、431、40341、451等。
  9. PCB板的生产设备之一 - 喷流焊锡机,用快速夹钳于输送链夹具上。
    主要应用型号:101-A、201、20300、21800等。
  10. 在机械式绕线机上做部件用,用于固定芯框。
    主要应用型号:12130、12130-A等。
  11. 电子玩具、游戏机、IC卡类(快速夹钳的用途均同五-1、五-2条)。
  12. 称重传感器的生产,使用快速夹钳,工序位置不详。主要应用型号:不详。
  13. 生产电子排线,在镶嵌电线时用。
    主要应用型号:30600HL、30600PR、31200HL、31200PR。
  14. 生产电池(主要是手机电池或类似于手机电池这样的层迭式电芯电池块,如笔记本电脑电池等,其它蓄电池用,但量少),快速夹钳用于:
    14.1将生产的半成品电芯组装成电池块,用在组装生产线的组装夹具上使用。
    主要应用型号:101-A、102-B、22100、201-B、36204等。
    14.2检测电池块综合性能,用在测试治具上使用。
    主要应用型号:101-A、201、20400、20800等。
  15. 生产手机(或类似手机这样的产品),快速夹钳用于:
    15.1电路板的生产(类同于五-1、五-2条)。
    15.2手机综合性能测试,即在手机组装完毕,未装电池的情况下,检测手机的综合性能,用在测试治具中做夹具使用。主要应用型号:101-A、101-B。

行业延伸:凡是产品或零部件在制造材料、生产方式方面类似于以上15条者,并具有连续性批量生产的特点,均可使用快速夹钳。

六. 家具制造行业:

1. 金属家具 - 即用金属型材制作的家具,用在焊装治具上做夹具。

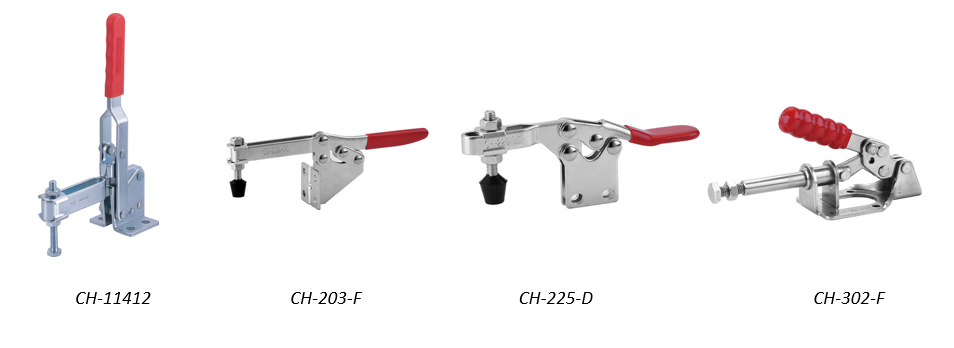

主要应用型号:11412、203-F、225-D、302-F、304、305系列等。

Furniture_1

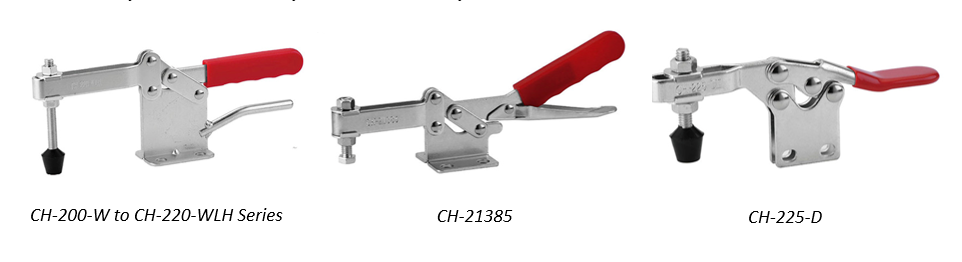

2. 实木家具 - 即用原木制作的家具,用在木工机床上做夹具,如仿型木工铣床、木工倒角机等。
主要应用型号:200-W、220-WLH系列,21385、225-D等。

Furniture_2

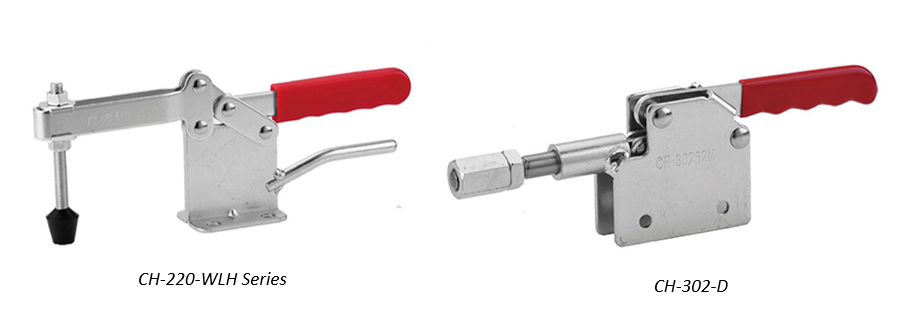

3. 雕花家具,如红木家具,用在木工雕花机上做夹具。
主要应用型号:220-WLH、302-D等。

Furniture_3

4. 积成材生产 - 即用原木加工成积成材,用在锯板机上做夹具用。
主要应用型号:F型夹钳。

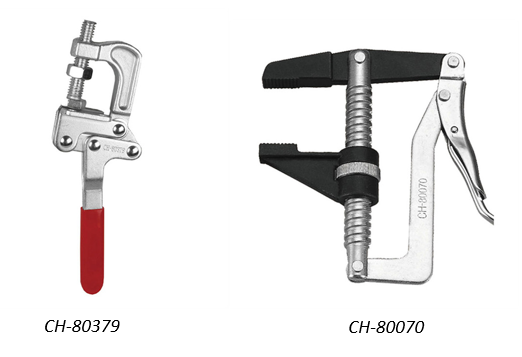

Furniture_4
备註:板式家具 - 即用各种夹板制作的家具,偶尔用1、2只或不用,可以不考虑。

行业延伸:凡是产品或零部件在制造材料,生产方式方面类似于以上四条者(如健身跑步机等健身器材,实木做的乐器和其它器具,雕花类其它产品,积成材生产的地板等等),并具有连续性批量生产的特点,均可使用。

七. 制冷设备行业:

制冷设备主要指中、大型冷库、冷柜/冷藏箱、冷藏车等产品,快速夹钳主要用在以下几个方面:

1. 生产制冷设备中间层 - PU发泡保温材料,用在发泡模具上做夹具使用。
主要应用型号:36224、36003、304-E、304-H、40341等。

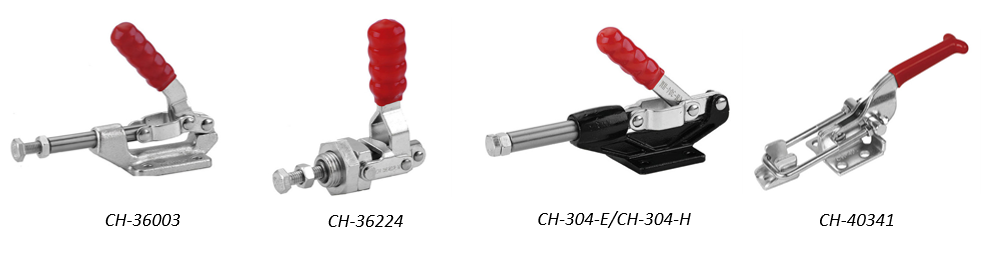

Refrigeration_1

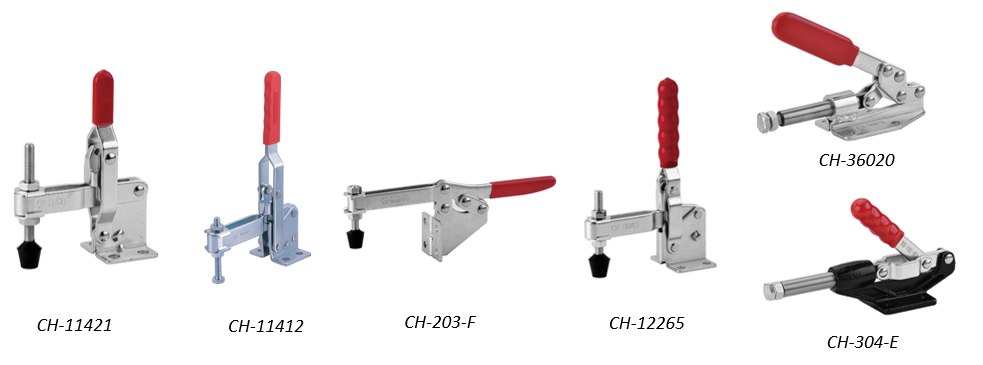

2. 冷藏柜、箱、车的龙骨焊装,用在焊装治具上做夹具和定位栓。
主要应用型号:11421、11412、203-F、12265、36020、304-E等。

Refrigeration_2

3. 冷藏柜、箱、车的内层、外层金属板金的焊装,有如下用法:

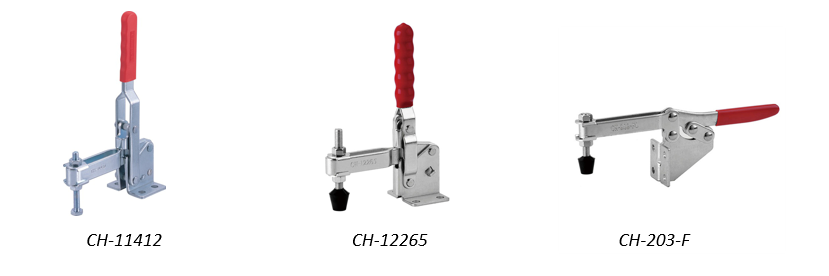

(1)中、小型批量生产的,用在焊装胎具上使用。
主要应用型号:11412、12265、210-C、203-F等。

Refrigeration_3
(2) 中、大型非标生产的,用F型钳或挤压钳类,少用C型钳。

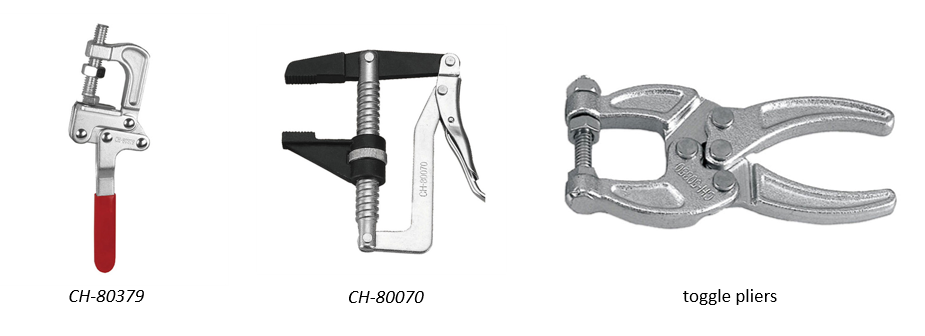

Refrigeration_4

八. 装饰建材业:

主要指用PU塑胶发泡方式生产的装饰建材产品,如雕花线条、灯盘、饰花、内外接角、罗马柱等。快速夹钳在发泡模具上做夹具用。

主要应用型号:40341。

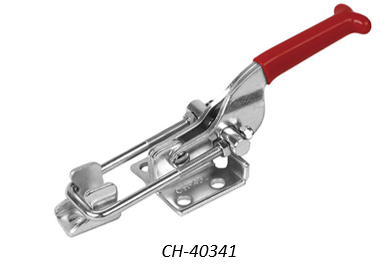

Decorative_1

九. 制鞋业:

主要指用PU发泡方式生产的PU鞋底,快速夹钳用在制造鞋底的PU发泡模具上做夹具。主要应用型号:10448。

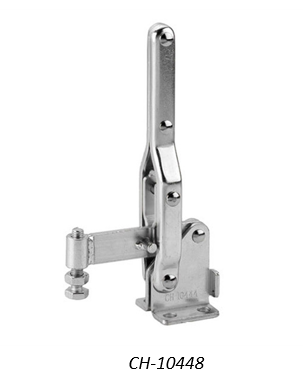

Shoes_1

行业延伸:凡是产品或零部件是用PU发泡方式生产的,并具有连续性批量生产的特点,均可使用快速夹钳。
备註:PU已广泛应用于军事、体育、建筑和日常生活用品的各个方面,只要是用PU发泡生产的产品,均可使用快速夹钳。

十. 塑料机械制造行业:

快速夹钳在此类机械上做配件用。如塑料破碎机、振动筛、干燥机等。
主要应用型号:431、101-B、40341等。

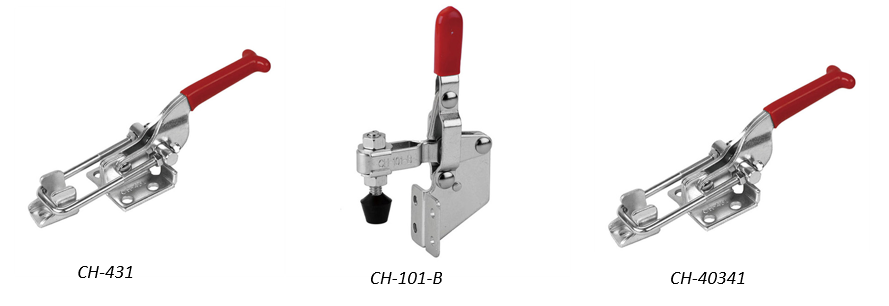

Plastics_Machinery__1

十一. 印刷机械制造行业:

快速夹钳在此类机械上做配件用。如拉网机(又名绷网机)、晒板机(又名曝光机)、丝印机等,此类机械不仅用于普通的文字和图案印刷,且更多的用于电子行业PCB板的制造。
主要应用型号:

拉网机:11412、203-F、203-P、12265。

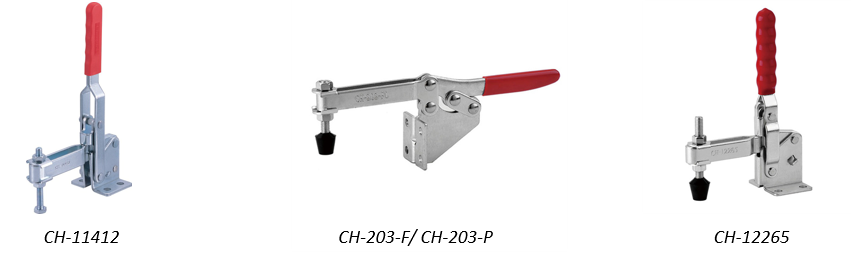

Printing_1

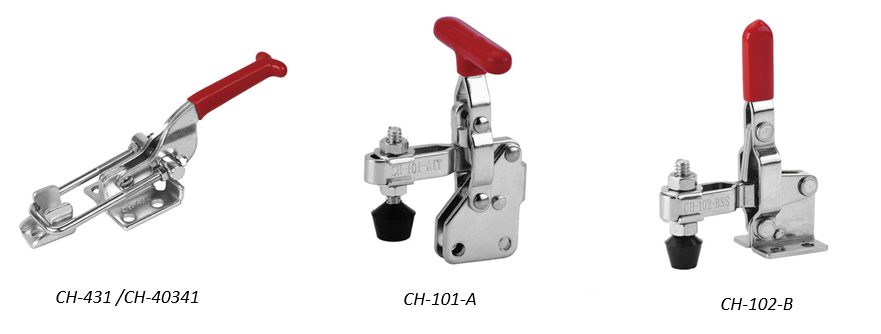

晒板机:431、40341。

丝印机:101-A、102-B。

Printing_2

十二. 玩具制造业:

  1. 电子玩具制造业:类同五-1、五-2条。
  2. 塑料改具制造业:一般在具备注塑环形生产线上使用多,快速夹钳在其生产线上的模具上用于上下模具的开闭锁紧。
    主要应用型号:20235、201-B、302-F等。

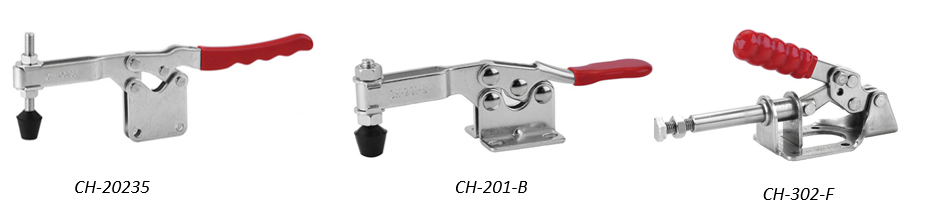

Toy_1

十三. 塑料制品制造业:

塑料制品基本分为吹塑和注塑两大类,目前,吹塑类还未发现使用快速夹钳,而注塑类产品已大量启用快速夹钳。就连单机单模型注塑机,也开始用7字头快速夹钳或转角缸取代老式的螺杆做固定模具用。

  1. 单机单模型注塑机,应用快速夹钳7字头和转角缸取代老式的螺杆螺母固定模具方式。
  2. 环线注塑生产线,应用快速夹钳1、3字头产品在其生产线上的模具上做上下模具的开闭锁紧机构。

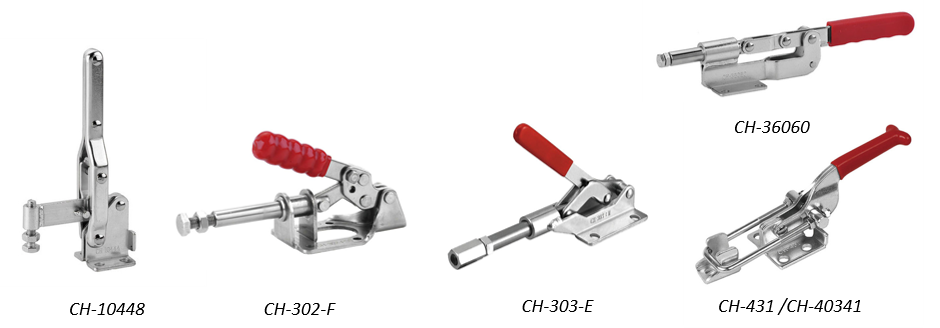

  3. 注塑流水生产线,一般应用型号为:10448、302-F、36060、303-E、40341、431等。应用快速夹钳在其模具上做锁紧机构。

Plastic_Products__1

十四. 物流设备制造业:

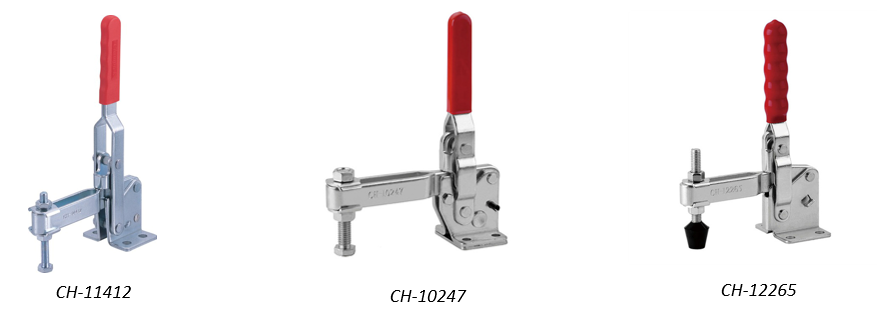

1. 叉车,驾驶室等金属件的焊装,用于焊装治具上做夹具。
主要应用型号:11412、10247、12265等。

Logistics_1

2. 手动搬动手、平台车、堆高车的金属件的焊装,用于焊装治具上做夹具。

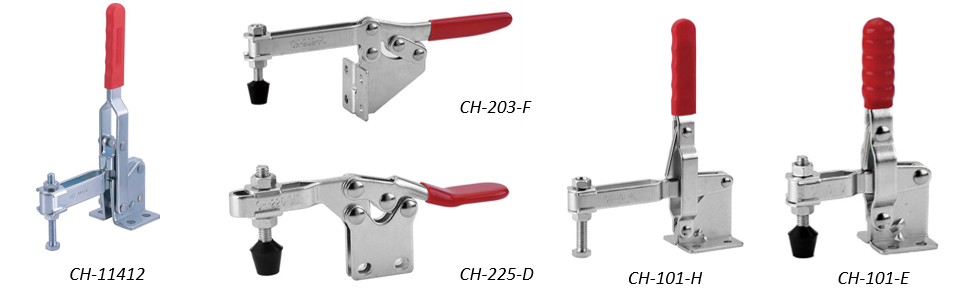

主要应用型号:11412、203-F、225-D、101-H、101-E等。

Logistics_2

3. 铁笼、笼式搬运车的铁线焊装,用于铁线的焊装治具上做夹具和定位栓。
主要应用型号:203-F、201、302-F、101-A、304-C等。

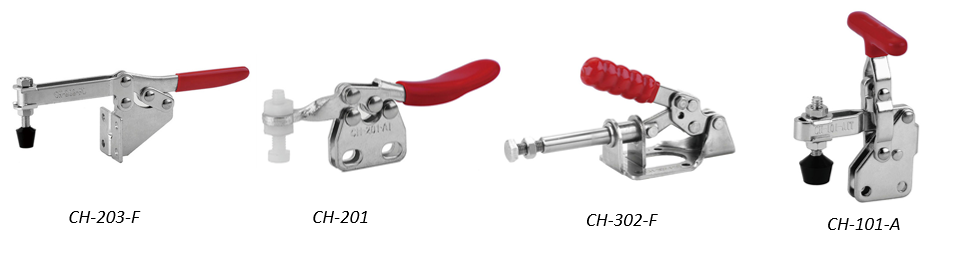

Logistics_3

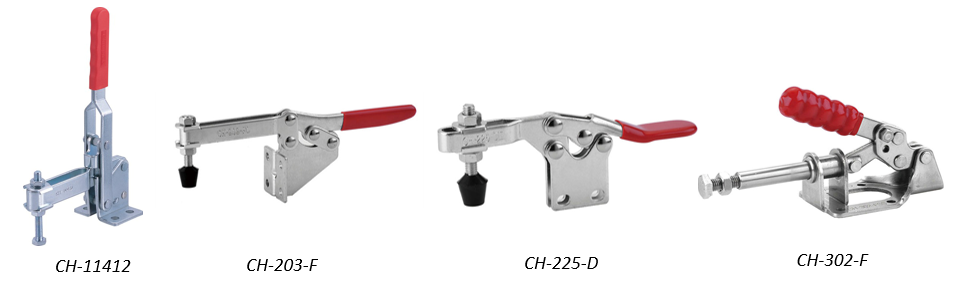

4. 货架的焊装,用于成型和组合焊装胎具上做定位栓和夹具。
主要应用型号:11412、225-D、203-F、302-F等。

Logistics_4

5. 工具柜、移动柜的金属件焊装,用于焊装胎具上做夹具。
主要应用型号:11412、225-D、203-F等。

Logistics_5

6. 条码阅读机、扫描器、打印机等,类同于五-1、五-2条。

十五. 工程机械制造业:

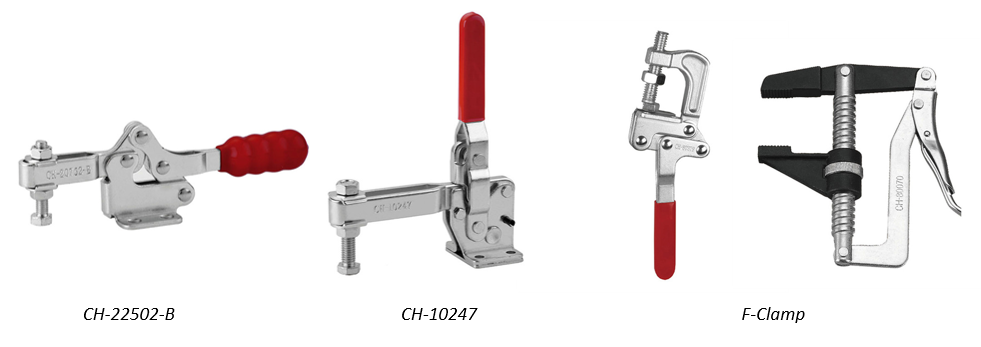

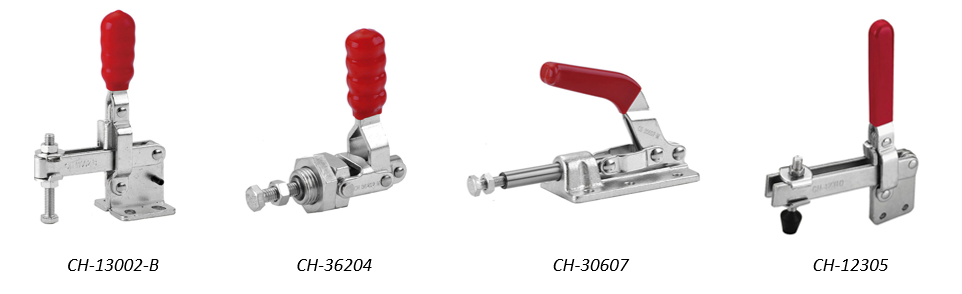

如挖掘机、装载机、混凝土搅拌机、摊铺机等,快速夹钳主要用于驾驶室类覆盖金属件的焊装,在焊接治具上做夹具和定位栓。
主要应用型号:13002-B、36204、30607、12305、22502-B、10247等。

Construction_1

Construction_2

十六. 电梯制造业:

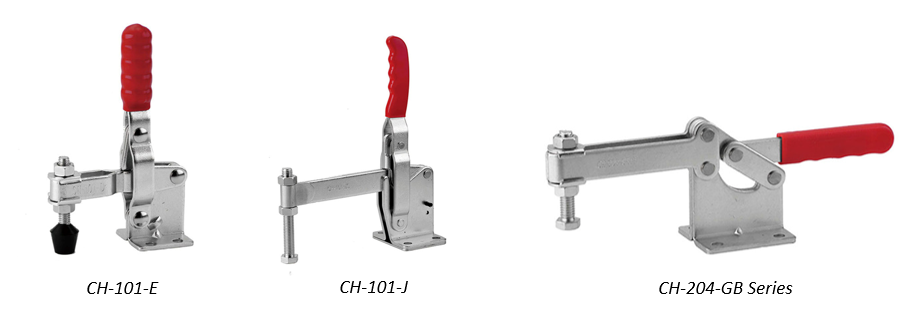

1. 箱式电梯的生产,主要用于箱笼的焊装胎具上做夹具。
主要应用型号:101-E、101-J、204-GB系列等。

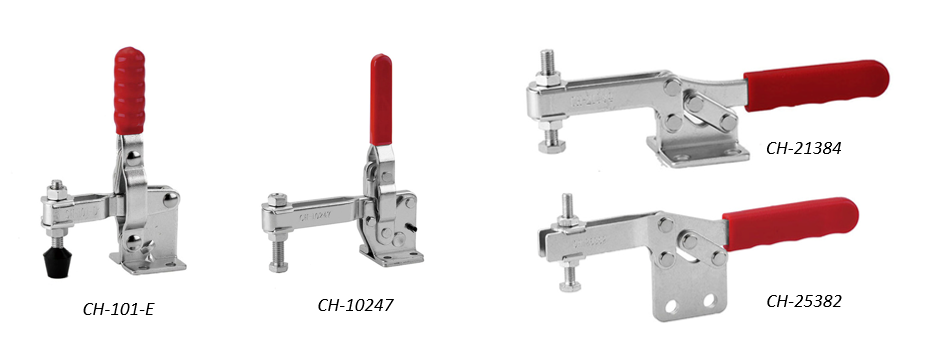

Elevator_1

2. 箱式电梯箱门的生产,主要用于焊装胎具上做夹具。
主要应用型号:101-E、10247、25382、21384等。

Elevator_2

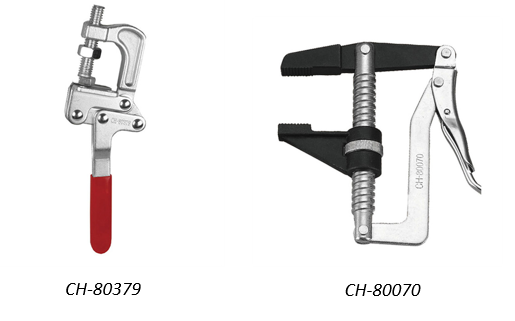

3. 扶梯的生产,主要用于龙骨的焊装做夹具。
主要应用型号:F型钳。

Elevator_3

十七. 集装箱制造业:

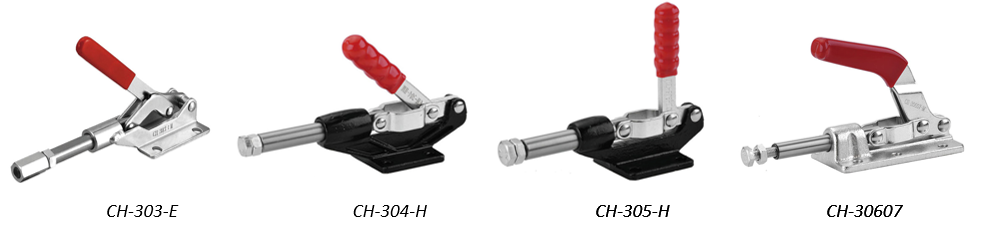

1. 干箱箱体的生产,主要用于骨架的焊装胎具上做定位栓和夹具。
主要使用型号:303-E、304-H、305-H、30607、101-J、204-G等。

Container_1

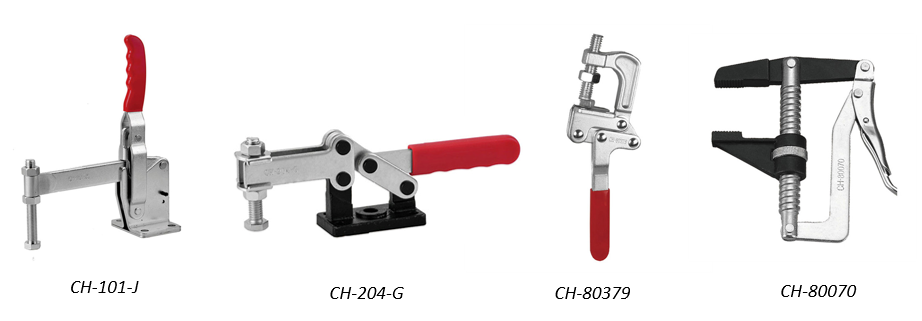

Container_2

2. 冷藏集装箱箱体的生产,类同十七-1。

3. 冷藏集装箱保温层的生产,用在发泡模具上做夹具。

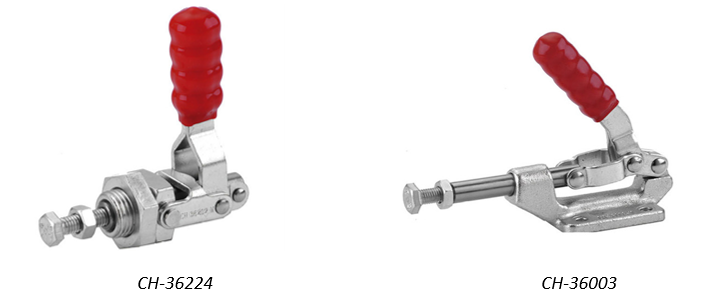

主要使用型号:36224、36003等。
备註:有一种生产方法,是先做好内外箱体,然后灌装保温材料。此种方法不用夹钳(目前极少)。

Container_3

十八. 飞机制造业:

  1. 机体龙骨的生产,用于焊装胎具上。主要使用型号各厂不一。

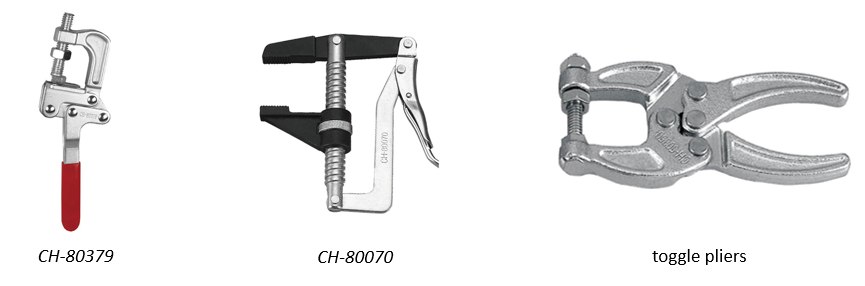

  2. 外层金属板件的铆接及内层内饰件的胶粘,做夹具用。
    主要使用型号:F型钳,挤压钳类。

Aircraft_1

十九. 机械制造业:

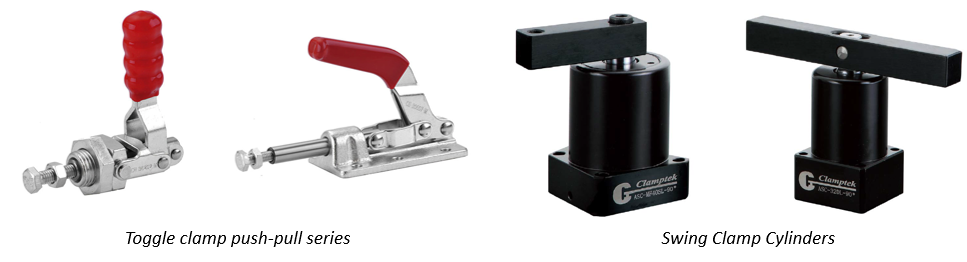

生产组合机床,加工中心等机床设备,在其工作台上或转换机构中可用快速夹钳作夹具和转换装置用。
主要应用型号:3字头、转角缸类快速夹钳。

Machine_Manufacturing__1

二十. 机械加工业:

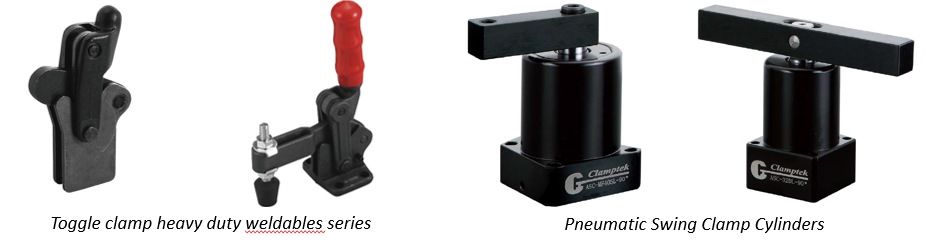

铣床、插床、钻床、镗床、组合机床、加工中心、数控(各种)机床等机械加工设备加工机械零件时,均可在其工作台上使用快速夹钳以取代老式的固定夹具。
主要应用型号:3字头、7字头、转角缸类快速夹钳。

Machine_Processing_1

二十一.   其它行业:

除以上所述的行业外,快速夹钳已在军事工业、文体、办公用品制造工业、医疗设备及器械制造工业、饮事机械及用品制造工业、电力设备制造工业、桥梁、公路设备设施制造工业、工模具制造工业、环保、消防设备设施制造工业。通讯设备及器材制造工业、装潢、安装行业、高新科技领域等方面开始广泛应用。
