HPS

产品资讯

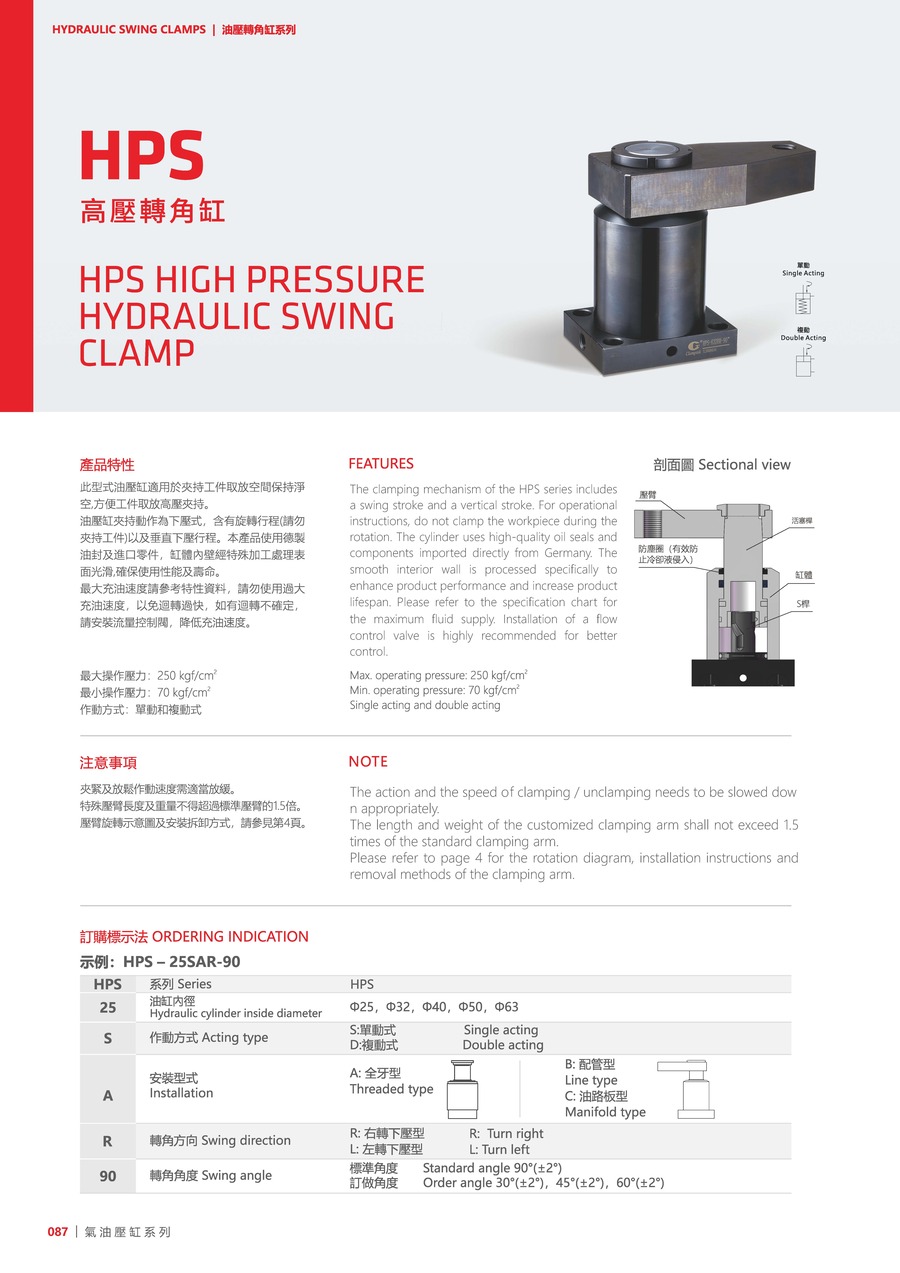

此型式油压缸适用于夹持工件取放空间保持净空，方便工件取放高压夹持。
油压缸夹持动作为下压式，含有旋转行程(请勿夹持工件) 以及垂直下压行程。
本产品使用德制油封及进口零件，缸体内壁经特殊加工处理表面光滑，确保使用性能及寿命。
最大充油速度请参考特性资料，请勿使用过大充油速度，以免回转过快，如有回转不确定，请安装流量控制阀，降低充油速度。

最大操作压力：250 kgf/cm²
最小操作压力：70 kgf/cm²
作动方式：单动和复动式

注意事项:
夹紧及放松作动速度需适当放缓。
特殊压臂其长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式，请参见Q&A。

使用流体:
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

（例如：HPS-25SAR-90）

HPS	系列	HPS
25	油缸内径	Ø25, Ø32, Ø40, Ø50, Ø63
S	作动方式	S: 单动式, D: 复动式
A	安装型式	A: 全牙型, B: 配管型, C: 油路板型
R	转角方向	R: 右转, L: 左转
90	转角角度	标准角度: 90°(±2°), 订做角度: 30°(±2°), 45°(±2°), 60°(±2°)

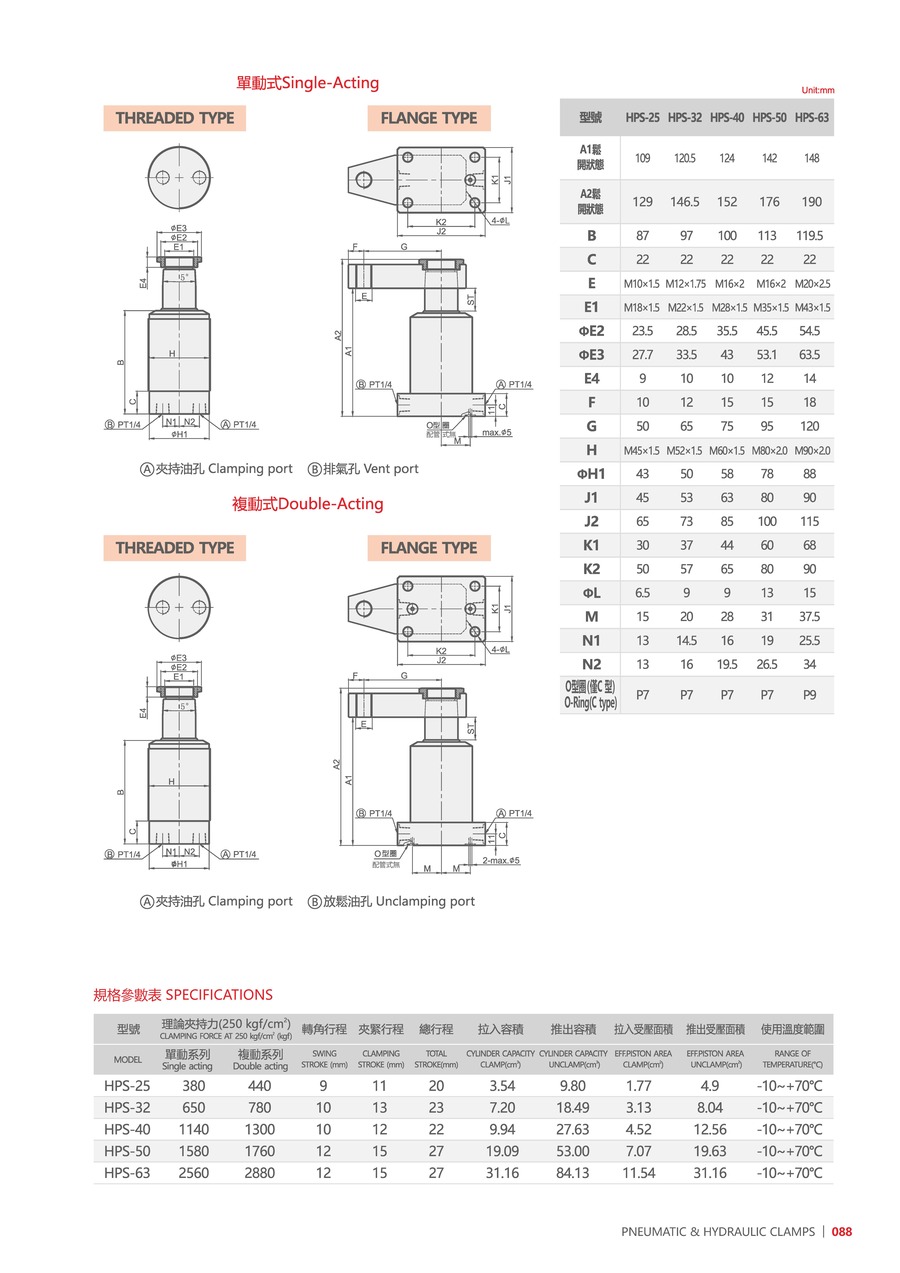

产品资料

型号	HPS-25	HPS-32	HPS-40	HPS-50	HPS-63
理论夹持力(单动)(250kgf/cm²)	380	650	1140	1580	2560
理论夹持力(复动)(250kgf/cm²)	440	780	1300	1760	2880
转角行程(mm)	9	10	10	12	12
夹紧行程(mm)	11	13	12	15	15
总行程(mm)	20	23	22	27	27
拉入容积(cm³)	3.54	7.2	9.94	19.09	31.16
推出容积(cm³)	9.8	18.49	27.63	53	84.13
拉入受压面积(cm²)	1.77	3.13	4.52	7.07	11.54
推出受压面积(cm²)	4.9	8.04	12.56	19.63	31.16
使用温度范围(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
