CALC

产品资讯

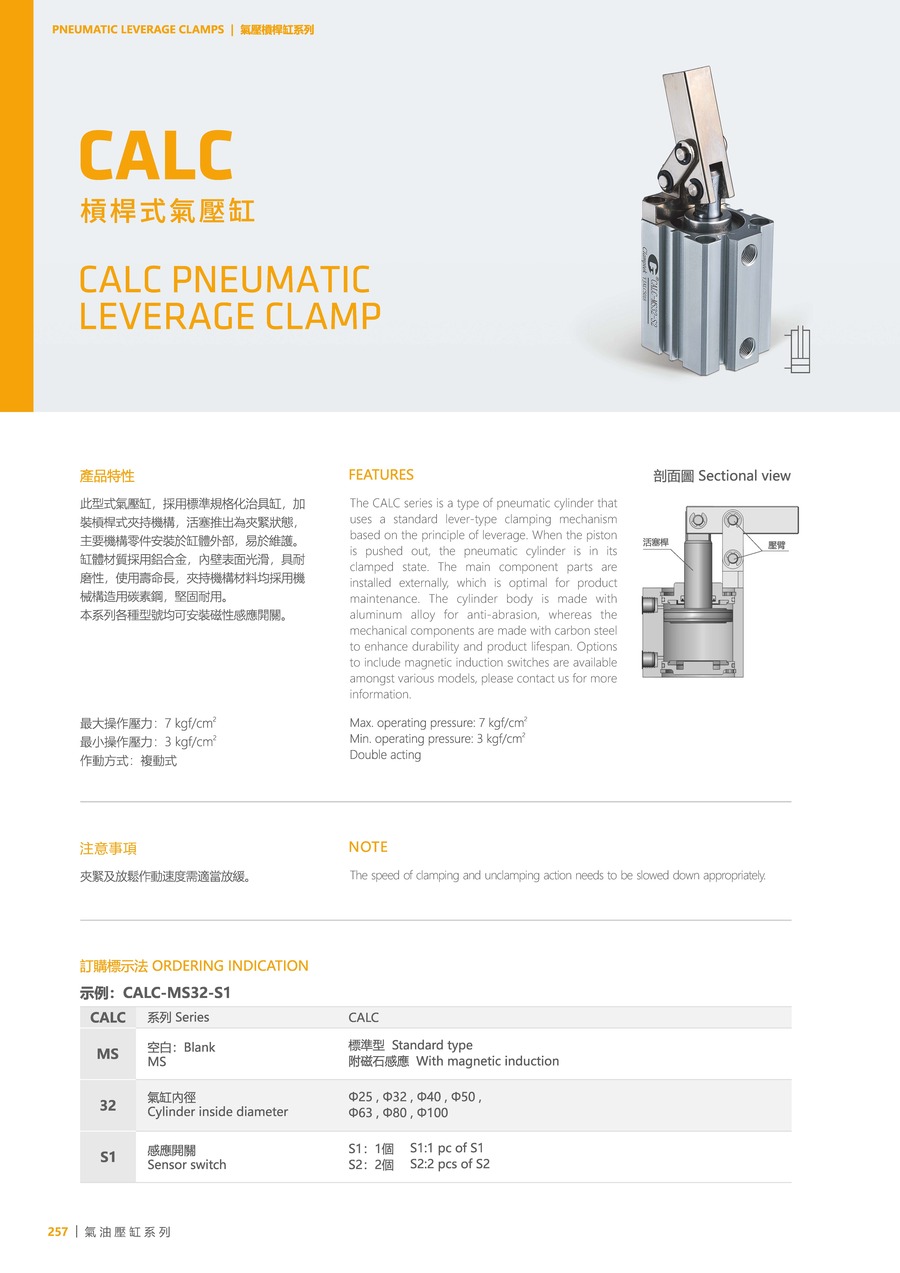

此型式气压缸，采用标准规格化治具缸，加装杠杆式夹持机构，活塞推出为夹紧状态，主要机构零件安装于缸体外部，易于维护。
缸体材质采用铝合金，内壁表面光滑，具耐磨性，使用寿命长，夹持机构材料均采用机械构造用碳素钢，坚固耐用。
本系列各种型号均可安装磁性感应开关。

最大操作压力：7 kgf/cm²
最小操作压力：3 kgf/cm²
作动方式：复动式

注意事项：
夹紧及放松作动速度需适当放缓。

使用流体：
过滤之干燥压缩空气。

订购标示法

（例如：CALC-MS32-S1）

CALC	系列	CALC
MS	-	空白: 标准型, MS: 附磁石感应
32	气缸内径	Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
S1	感应开关	S1: 1个, S2: 两个

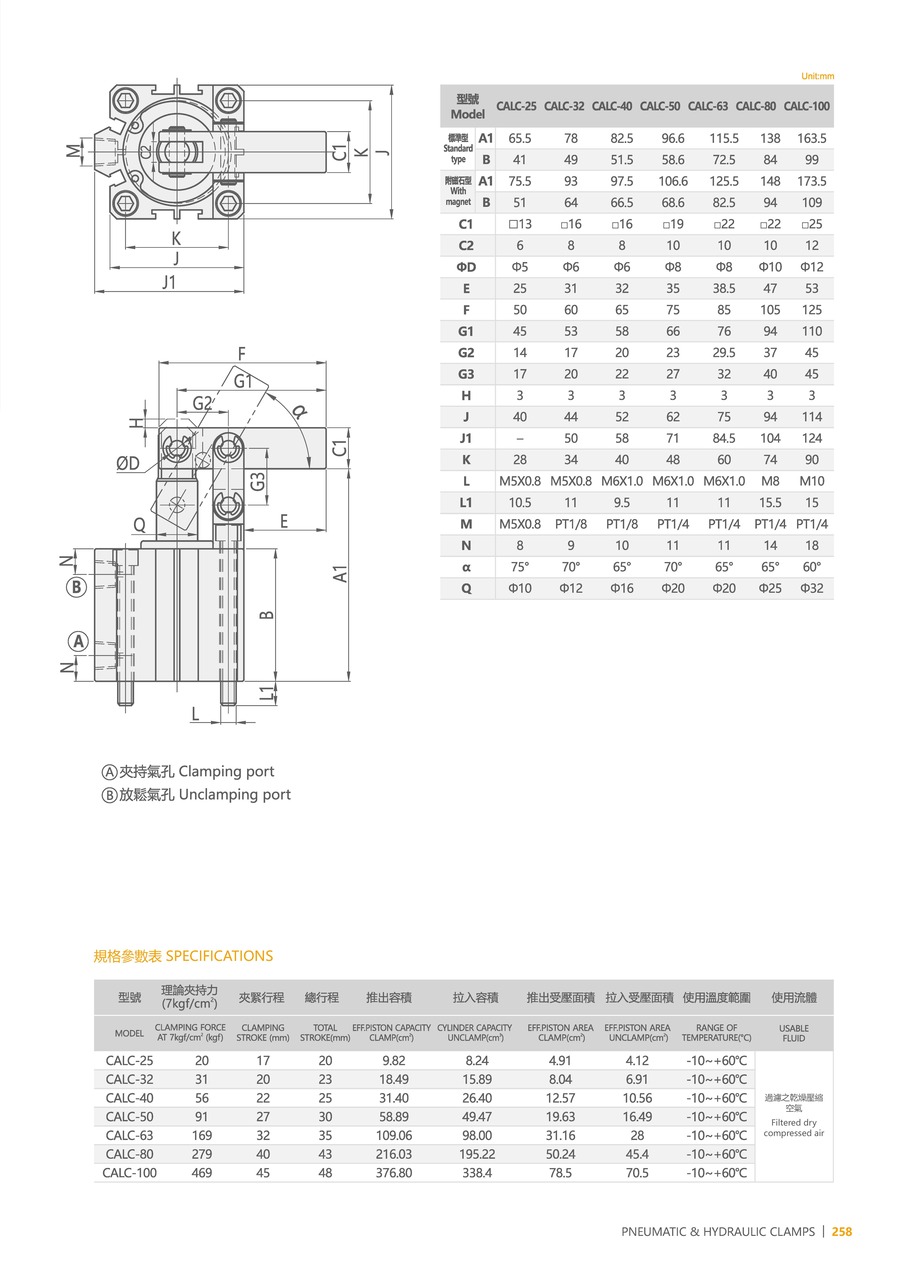

产品资料

型号	CALC-25	CALC-32	CALC-40	CALC-50	CALC-63	CALC-80	CALC-100
理论夹持力(7kgf/cm²)	20	31	56	91	169	279	469
夹紧行程(mm)	17	20	22	27	32	40	45
总行程(mm)	20	23	25	30	35	43	48
推出容积(cm³)	9.82	18.49	31.4	58.89	109.06	216.03	376.8
拉入容积(cm³)	8.24	15.89	26.4	49.47	98	195.22	338.4
推出受压面积(cm²)	4.91	8.04	12.57	19.63	31.16	50.24	78.5
拉入受压面积(cm²)	4.12	6.91	10.56	16.49	28	45.4	70.5
使用温度范围(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
