050

产品资讯

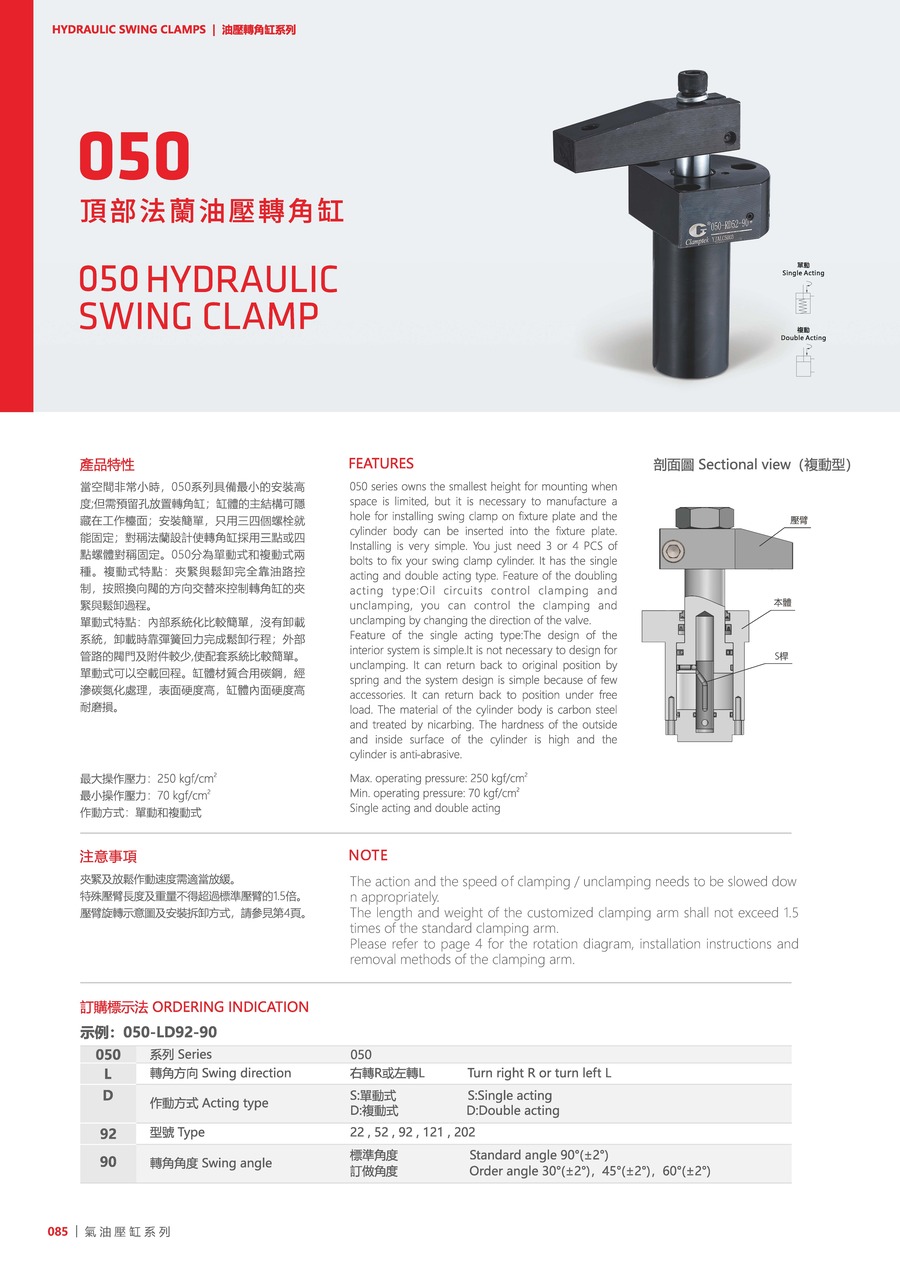

当空间非常小时，050系列具备最小的安装高度；但需预留孔放置转角缸；缸体的主结构可隐藏在工作台面；安装简单，只用三四个螺栓就能固定；对称法兰设计使转角缸采用三点或四点螺体对称固定。
复动式特点：夹紧与松卸完全靠油路控制，按照换向阀的方向交替来控制转角缸的夹紧与松卸过程。
单动式特点：内部系统化比较简单，没有卸载系统，卸载时靠弹簧回力完成松卸行程；外部管路的阀门及附件较少，使配套系统比较简单。单动式可以空载回程。
缸体材质合用碳钢，经渗碳氮化处理，表面硬度高，缸体内面硬度高耐磨损。

最大操作压力：250 kgf/cm2
最小操作压力：70 kgf/cm2
作动方式：单动和复动式
注意事项：
夹紧及放松作动速度需适当放缓。
特殊压臂其长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式，请参见Q&A。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

050 系列 050
L 转角方式 R: 右转, L: 左转
D 作动方式 S: 单动式, D: 复动式
92 型号 22, 52, 92, 121, 202
90 转角角度 标准角度: 90°(±2°), 订做角度: 30°(±2°), 45°(±2°), 60°(±2°)

产品资料

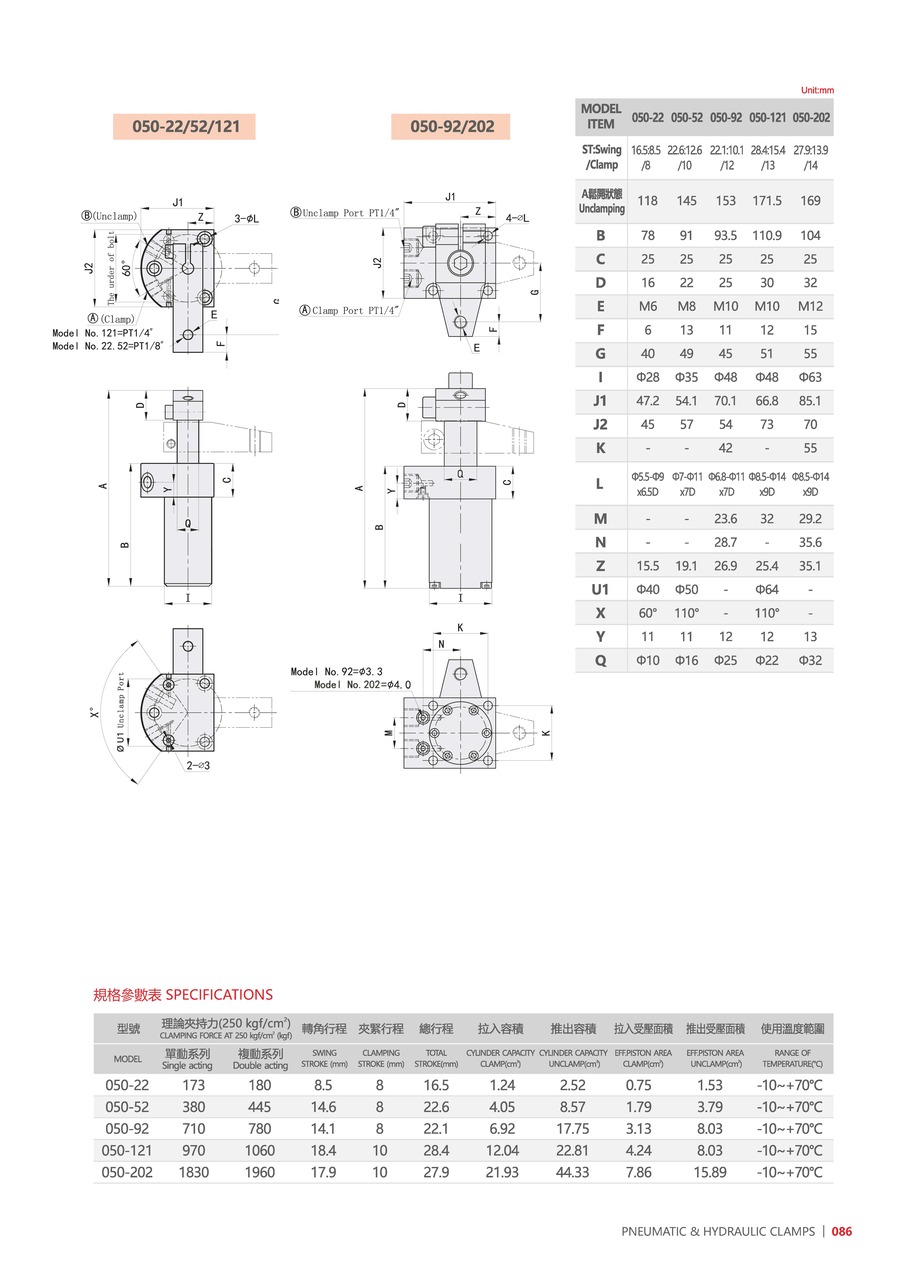

型号 050-22 050-52 050-92 050-121 050-202
理论夹持力(单动)(250kgf/cm²) 173 380 710 970 1830
理论夹持力(复动)(250kgf/cm²) 180 445 780 1060 1960
转角行程(mm) 8.5 14.6 14.1 18.4 17.9
夹紧行程(mm) 8 8 8 10 10
总行程(mm) 16.5 22.6 22.1 28.4 27.9
拉入容积(cm³) 1.24 4.05 6.92 12.04 21.93
推出容积(cm³) 2.52 8.57 17.75 22.81 44.33
拉入受压面积(cm²) 0.75 1.79 3.13 4.24 7.86
推出受压面积(cm²) 1.53 3.79 8.03 8.03 15.89
使用温度范围(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
