注意事项：
工作媒介: 以滤清之标准液压油。
缸管材质: 碳钢管, 白铁管。
工作媒介: 以滤清之标准液压油。
缸管材质: 碳钢管, 白铁管。

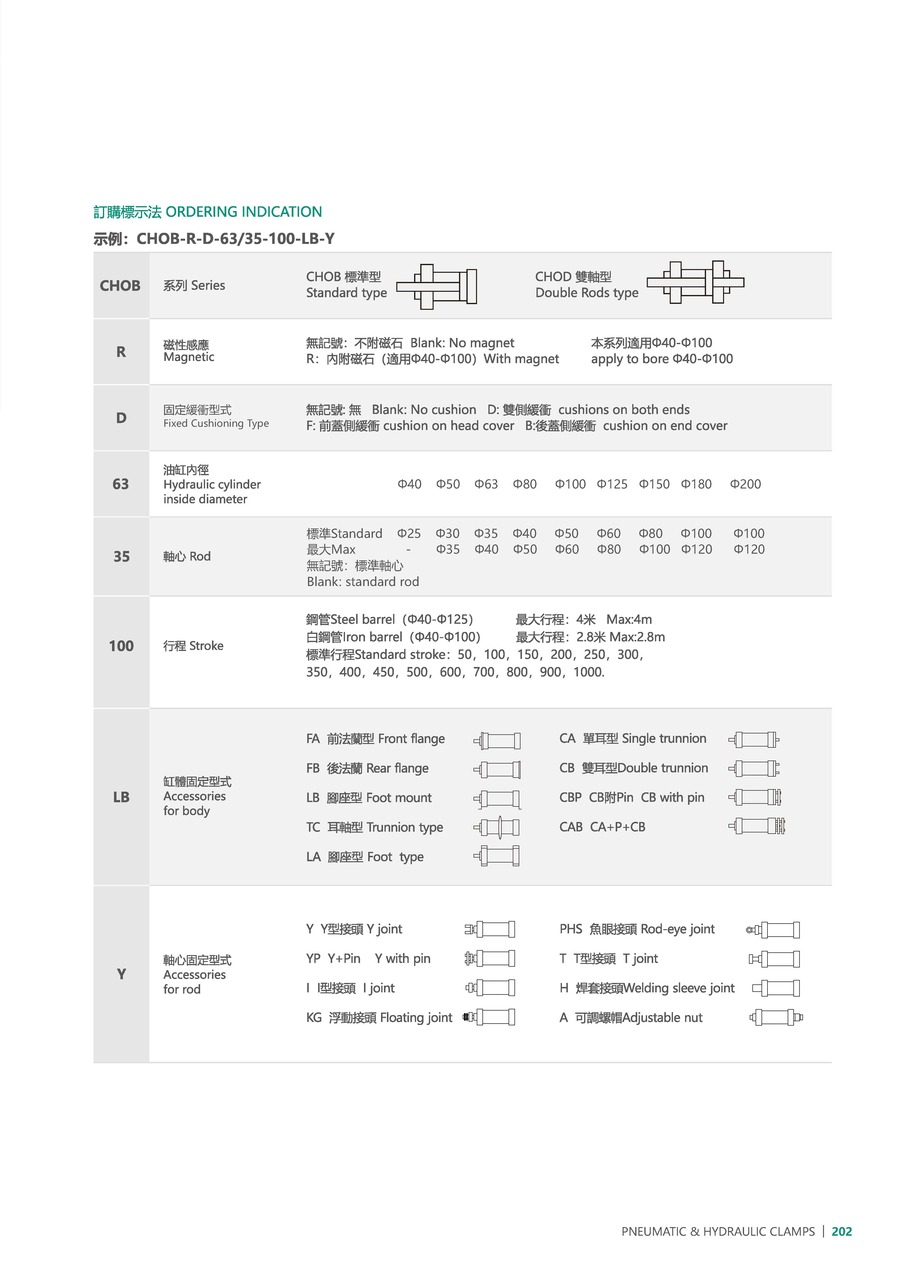

订购标示法

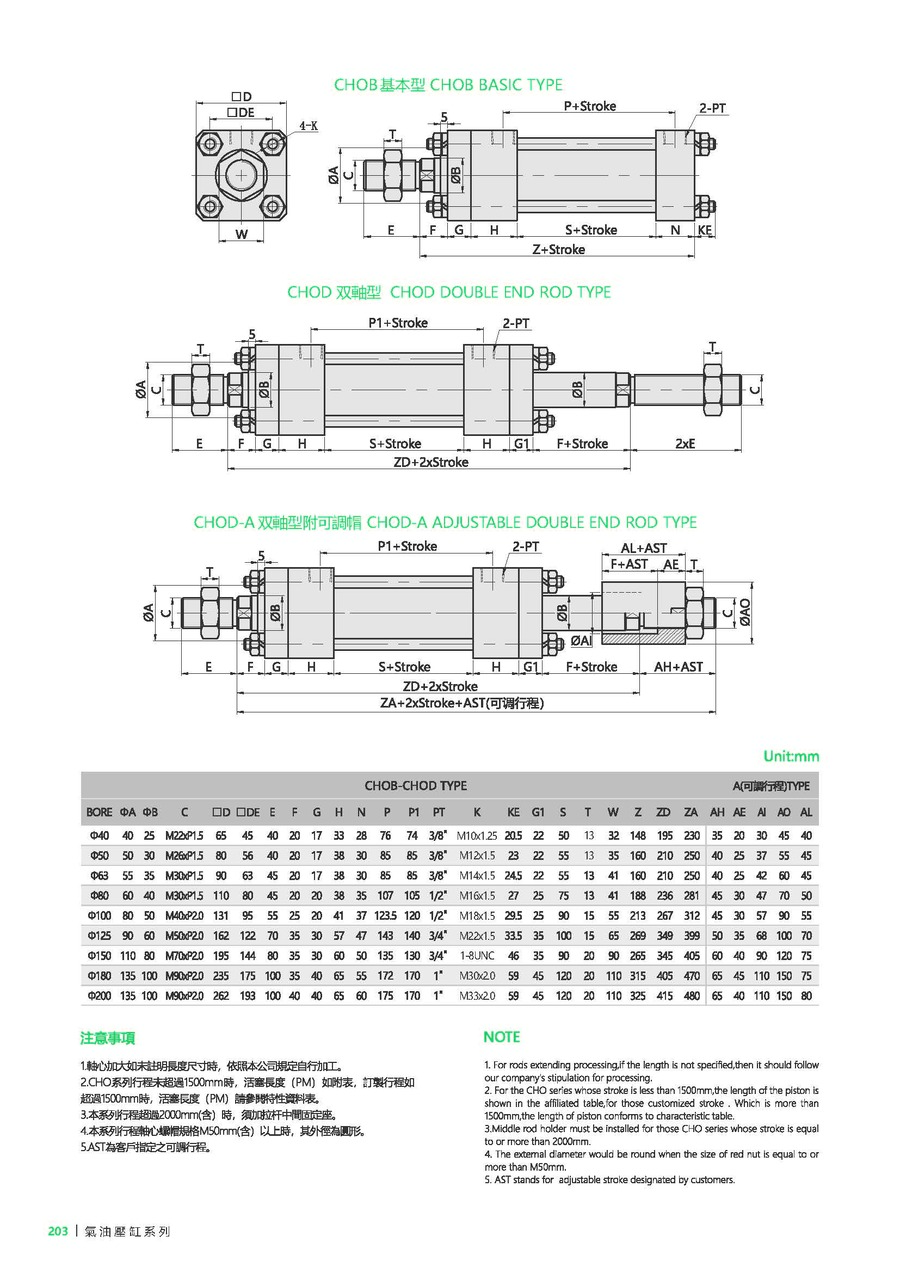

| CHOB | 系列 | CHOB: 标准型, CHOD: 双轴型 |
|---|---|---|
| R | 磁性感应 | 无记号: 不附磁石, R: 内附磁石(适用Ø40-Ø100) |
| D | 固定缓冲型式 | 无记号: 无, D: 双侧缓冲, F: 前盖侧缓冲, B: 后盖侧缓冲 |
| 63 | 油缸内径 | Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø150, Ø180, Ø200 |
| 35 | 轴心 | 无记号: 标准轴心, 其余轴心尺寸请见下方图档 |
| 100 | 行程 | 标准行程: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 |

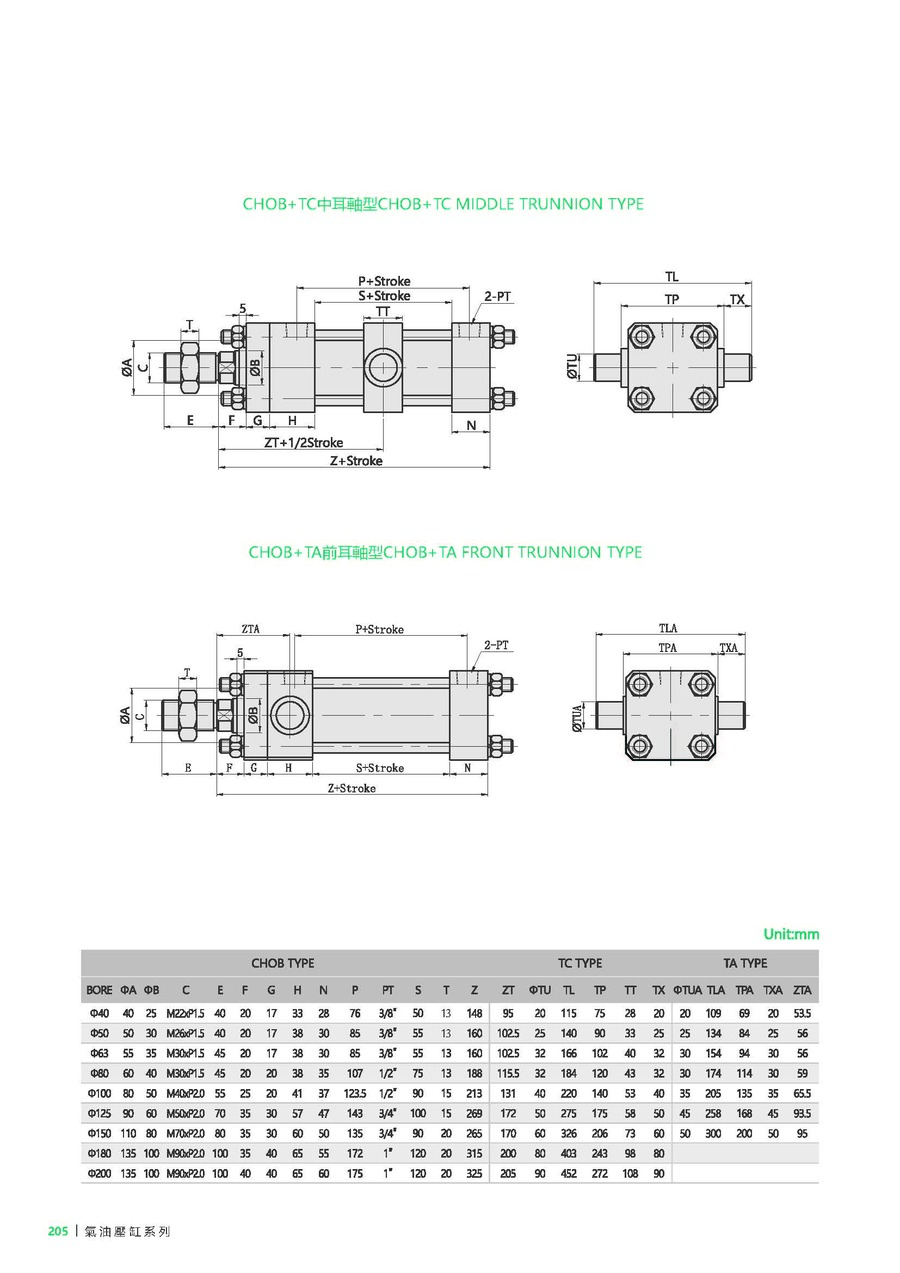

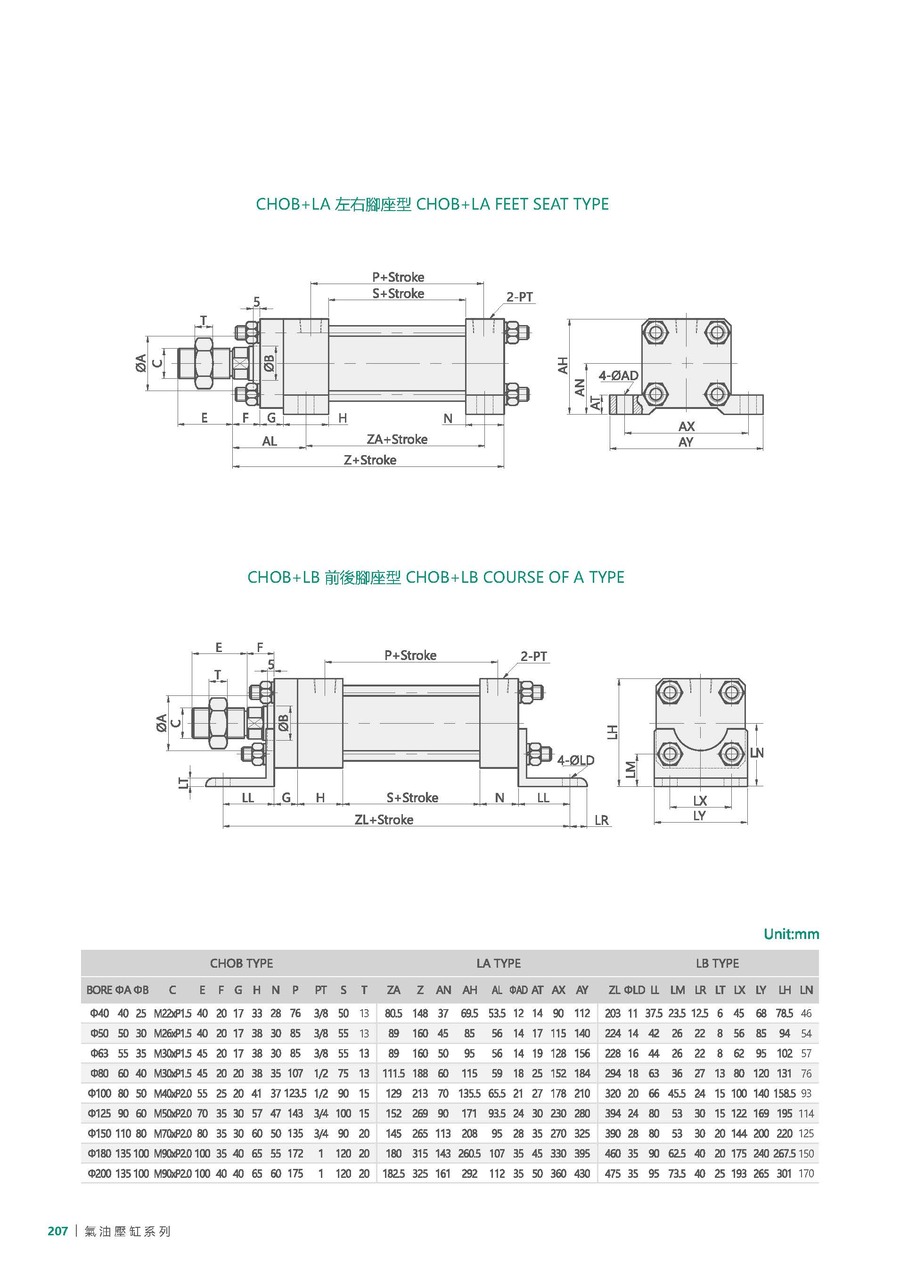

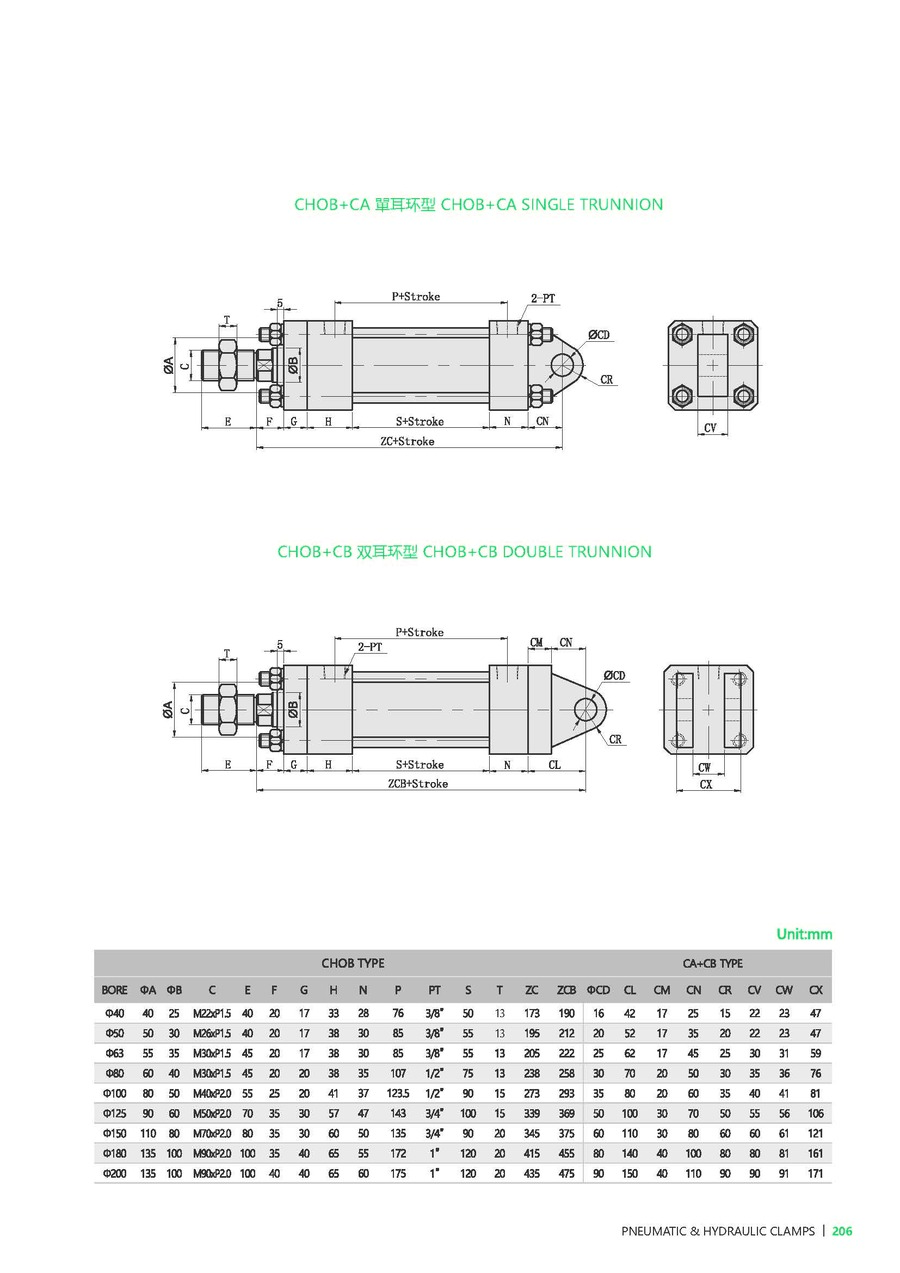

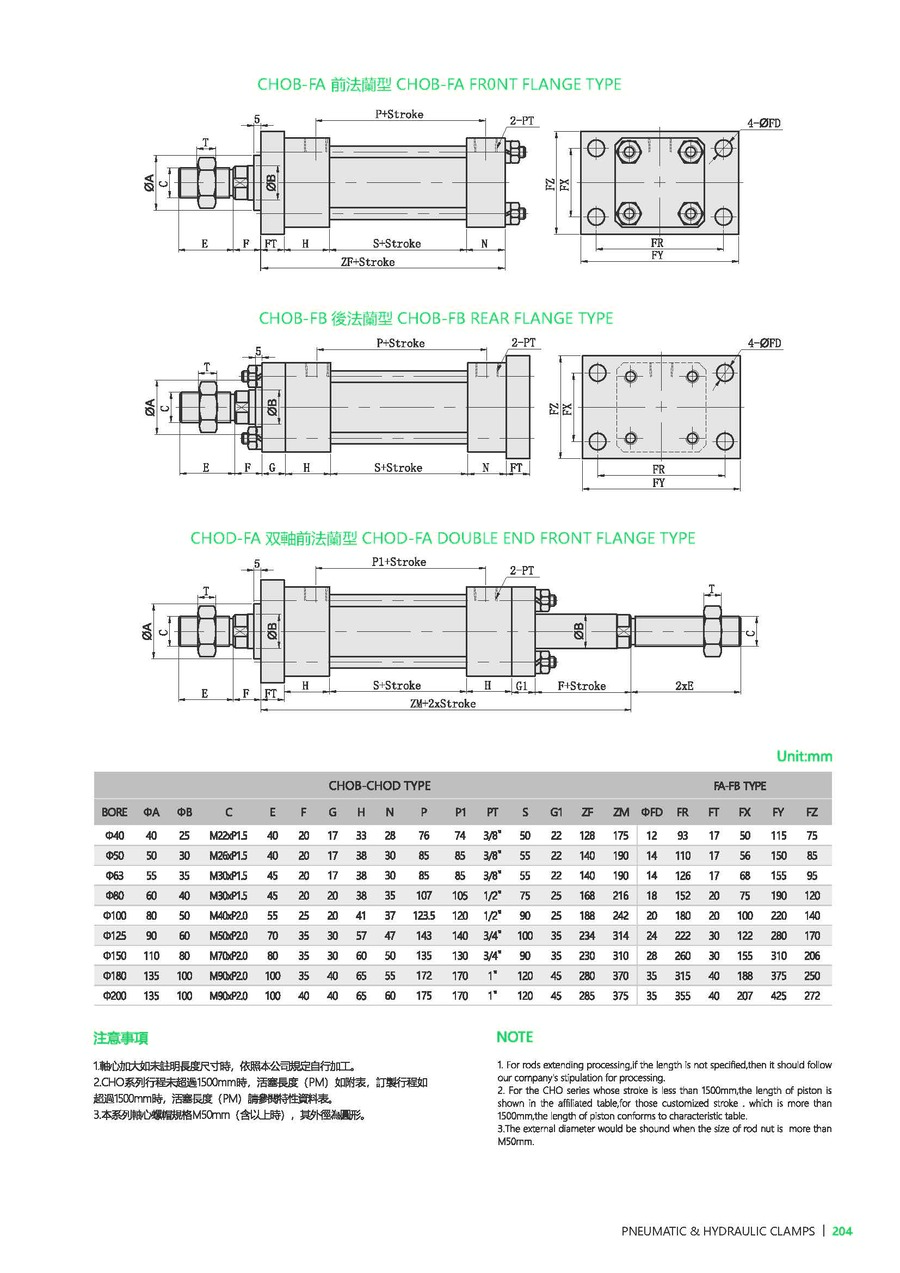

| LB | 缸体固定型式 | FA: 前法兰型, FB: 后法兰, LB: 脚座型, TC: 耳轴型, LA: 脚座型, CA: 单耳型, CB: 双耳型, CBP: CB+Pin, CAB: CA+P+CB |
| Y | 轴心固定型式 | Y: Y型接头, YP: Y+Pin, I: I型接头, KG: 浮动接头, PHS: 鱼眼接头, T: T型接头, H: 焊套接头, A: 可调螺帽 |

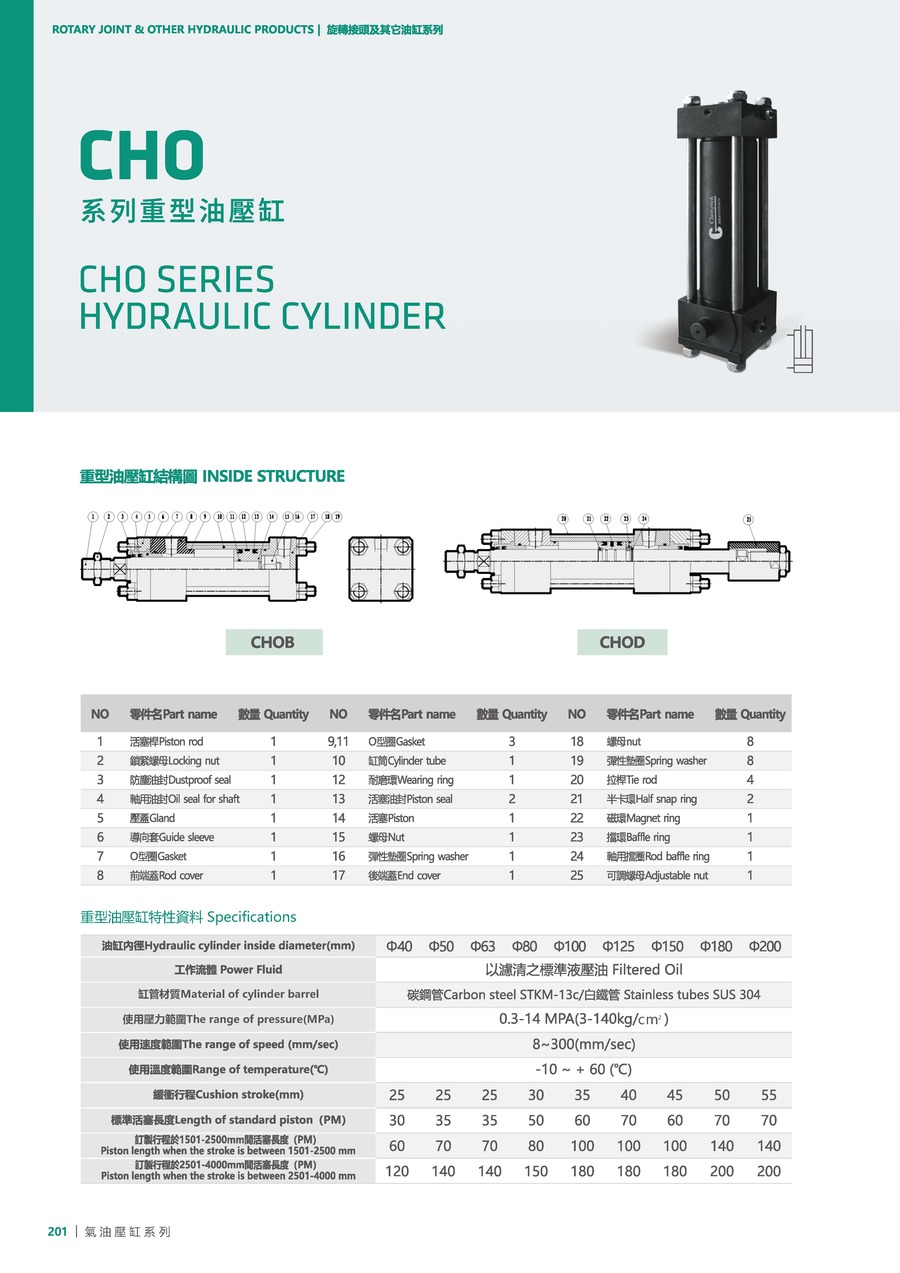

产品资料
| 型号 | CHO-40 | CHO-50 | CHO-63 | CHO-80 | CHO-100 | CHO-125 | CHO-150 | CHO-180 | CHO-200 |
|---|---|---|---|---|---|---|---|---|---|
| 油缸内径(mm) | Ø40 | Ø50 | Ø63 | Ø80 | Ø100 | Ø125 | Ø150 | Ø180 | Ø200 |
| 使用压力范围 | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) | 0.3-14MPA(3-140kg/cm²) |
| 使用速度范围(mm/sec) | 8-300 | 8-300 | 8-300 | 8-300 | 8-300 | 8-300 | 8-300 | 8-300 | 8-300 |
| 使用温度(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
| 缓冲行程(mm) | 25 | 25 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| 标准活塞长度(PM) | 30 | 35 | 35 | 50 | 60 | 70 | 60 | 70 | 70 |
| 订制行程于1501-2500mm间活塞长度(PM) | 60 | 70 | 70 | 80 | 100 | 100 | 100 | 140 | 140 |
| 订制行程于2501-4000mm间活塞长度(PM) | 120 | 140 | 140 | 150 | 180 | 180 | 180 | 200 | 200 |
