外螺纹小型单动缸采用进口油封及零件，确保质量，使用时漏油量少，高压夹持中保持长时间不漏油。
外螺纹式小型单动缸体积小，使用于夹具上，能在小空间内排列使用。
此型式油压缸使用于顶出场合，弹簧退回，无法使用于拉式场合上。
安装时尽可能垂直于工作面，倾斜勿超过10°。
缸体底部需置放一个锁紧防漏垫圈。

最大操作压力：250 kgf/cm²
最小操作压力：20 kgf/cm²
作动方式：单动式

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

（例如：CTC-K024AL）

CTC-K	系列	CTC-K
024	-	024, 030, 036, 045, 055
A	类型	A, R
L	行程	S, M, L(请见下方尺寸表)

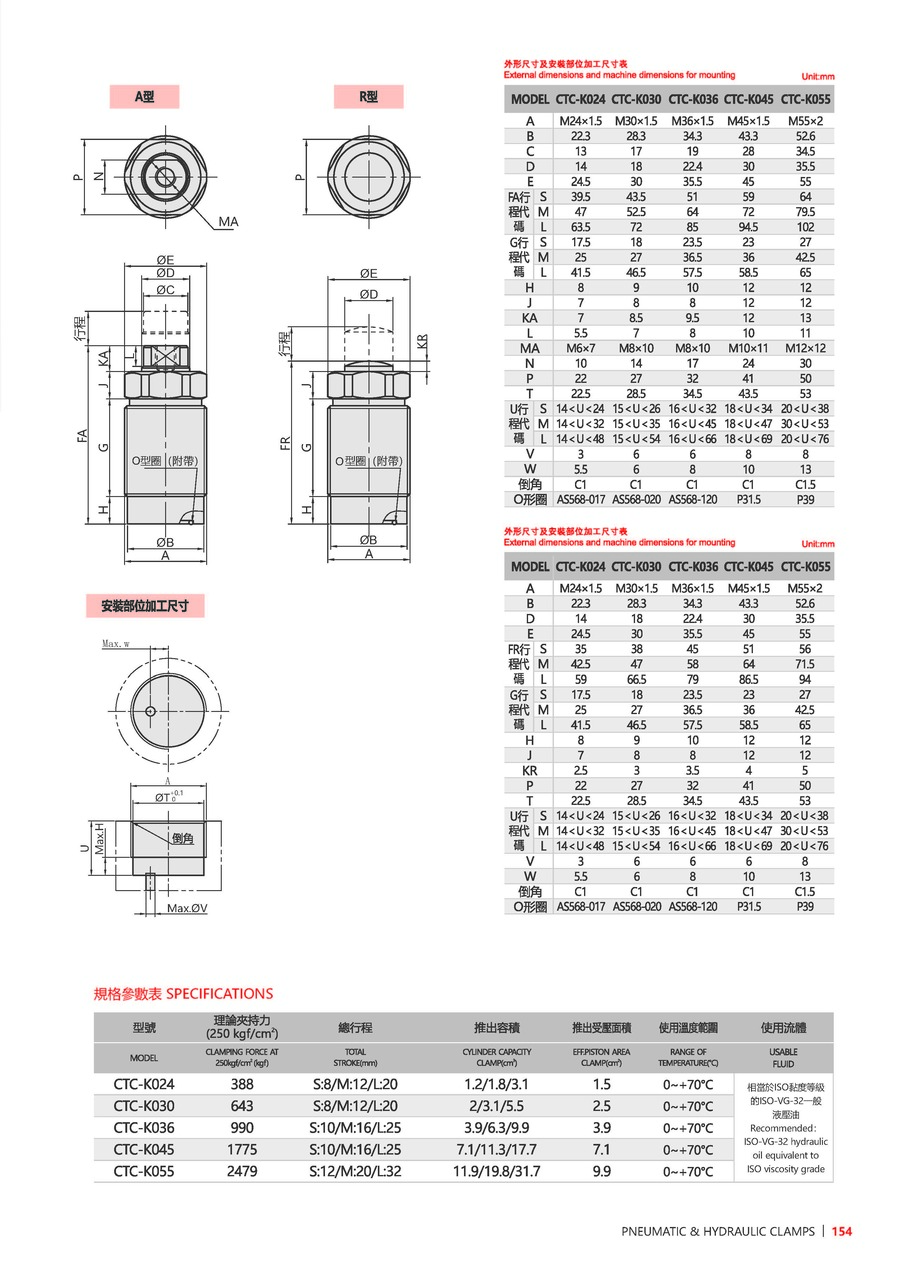

产品资料

型号	CTC-K024	CTC-K030	CTC-K036	CTC-K045	CTC-K055
理论夹持力(250kgf/cm²)	388	643	990	1775	2479
总行程(mm)	S: 8, M: 12, L: 20	S: 8, M: 12, L: 20	S: 10, M: 16, L: 25	S: 10, M: 16, L: 25	S: 12, M: 20, L: 32
推出容积(cm³)	1.2, 1.8, 3.1	2, 3.1, 5.5	3.9, 6.3, 9.9	7.1, 11.3, 17.7	11.9, 19.8, 31.7
推出受压面积(cm²)	1.5	2.5	3.9	7.1	9.9
使用温度(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
