CTC

产品资讯

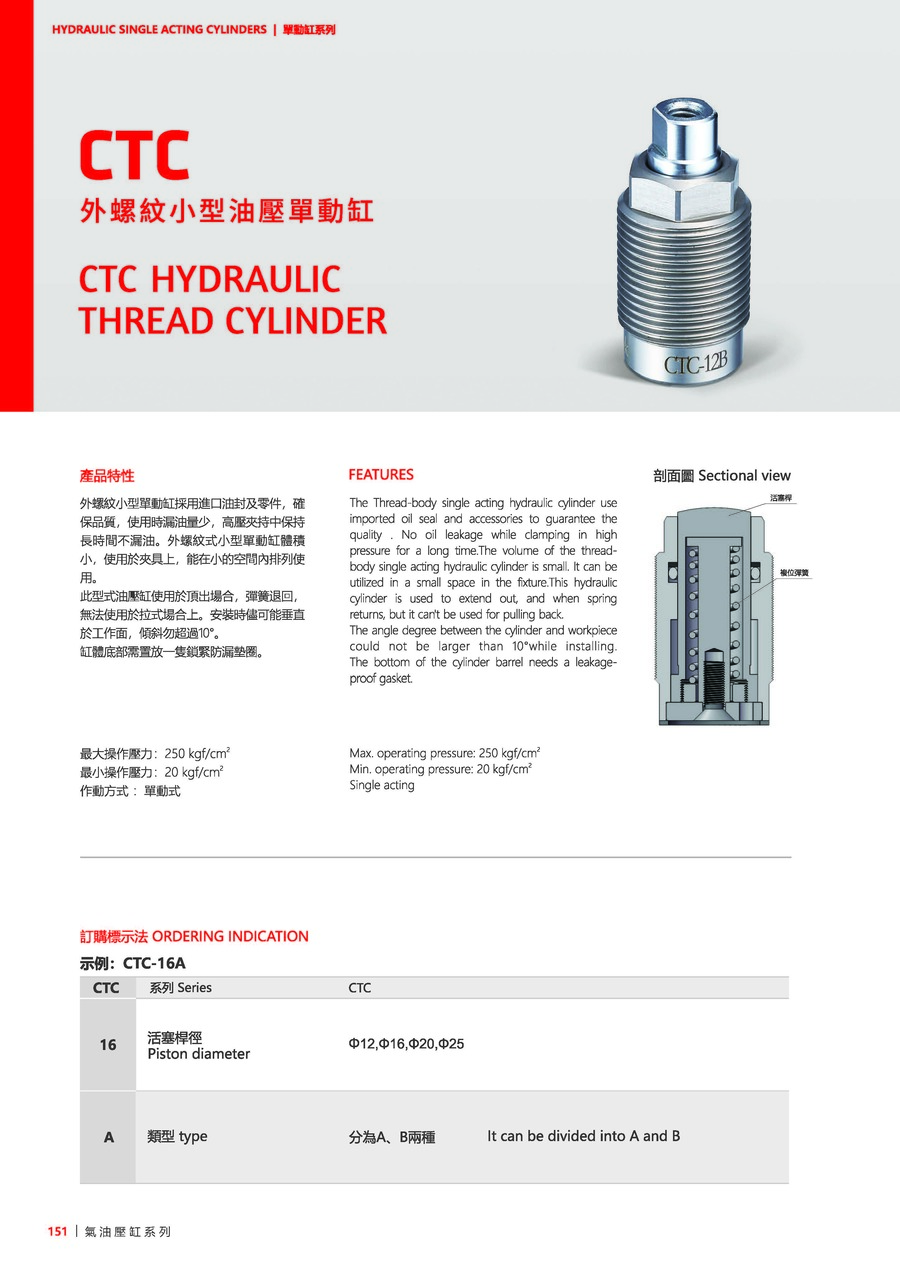

外螺纹小型单动缸采用进口油封及零件，确保质量，使用时漏油量少，高压夹持中保持长时间不漏油。
外螺纹式小型单动缸体积小，使用于夹具上，能在小的空间内排列使用。
此型式油压缸使用于顶出场合，弹簧退回，无法使用于拉式场合上。
安装时尽可能垂直于工作面，倾斜勿超过10°。
缸体底部需置放一个锁紧防漏垫圈。

最大操作压力：250 kgf/cm²
最小操作压力：20 kgf/cm²
作动方式 ：单动式
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

CTC 系列 CTC
16 活塞杆径 Ø12, Ø16, Ø20, Ø25
A 类型 A, B

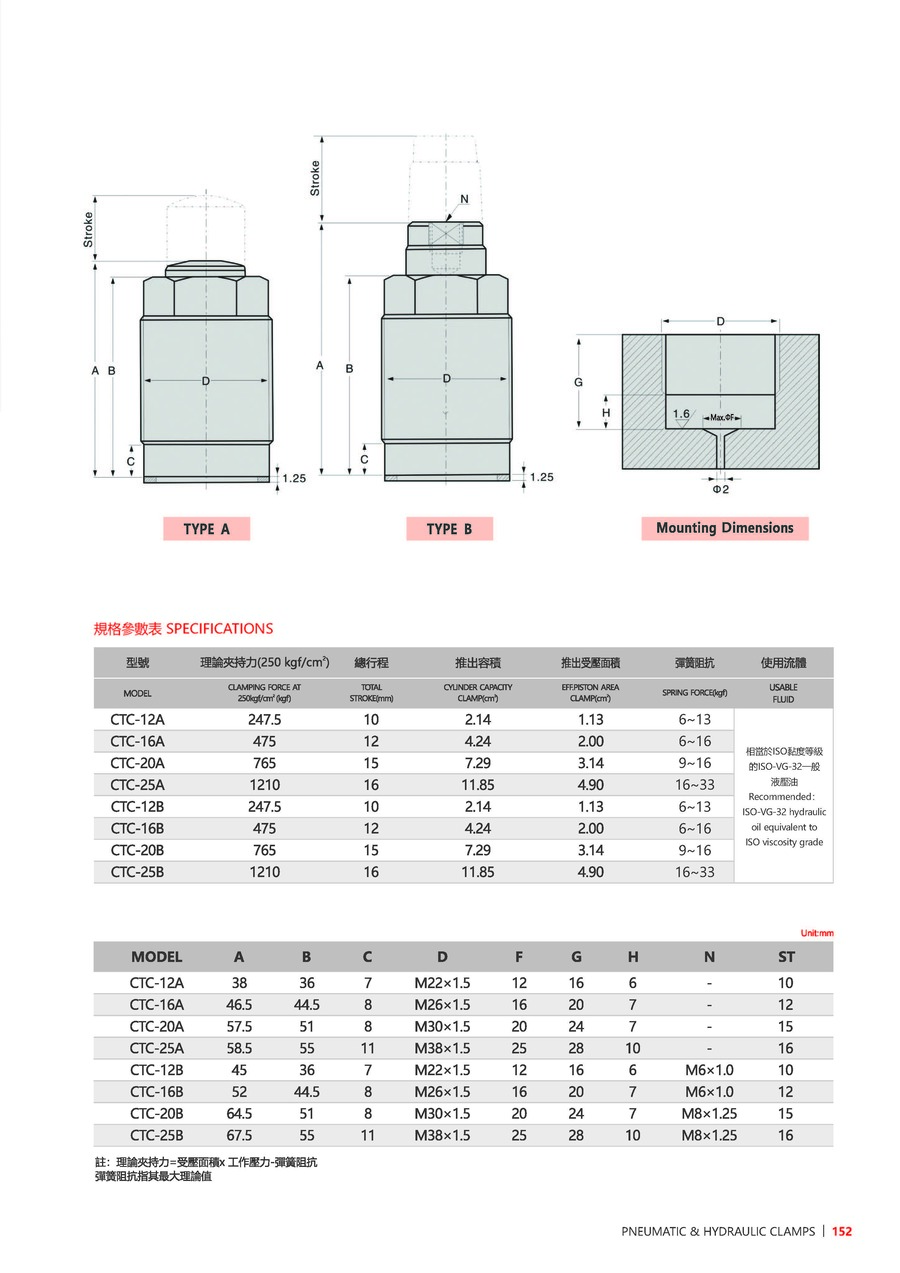

产品资料

型号 CTC-12A CTC-16A CTC-20A CTC-25A CTC-12B CTC-16B CTC-20B CTC-25B
理论夹持力(250kgf/cm²) 247.5 475 765 1210 247.5 475 765 1210
总行程(mm) 10 12 15 16 10 12 15 16
推出容积(cm³) 2.14 4.24 7.29 11.85 2.14 4.24 7.29 11.85
推出受压面积(cm²) 1.13 2 3.14 4.9 1.13 2 3.14 4.9
弹簧阻抗(kgf) 6-13 6-16 9-16 16-33 6-13 6-16 9-16 16-33
