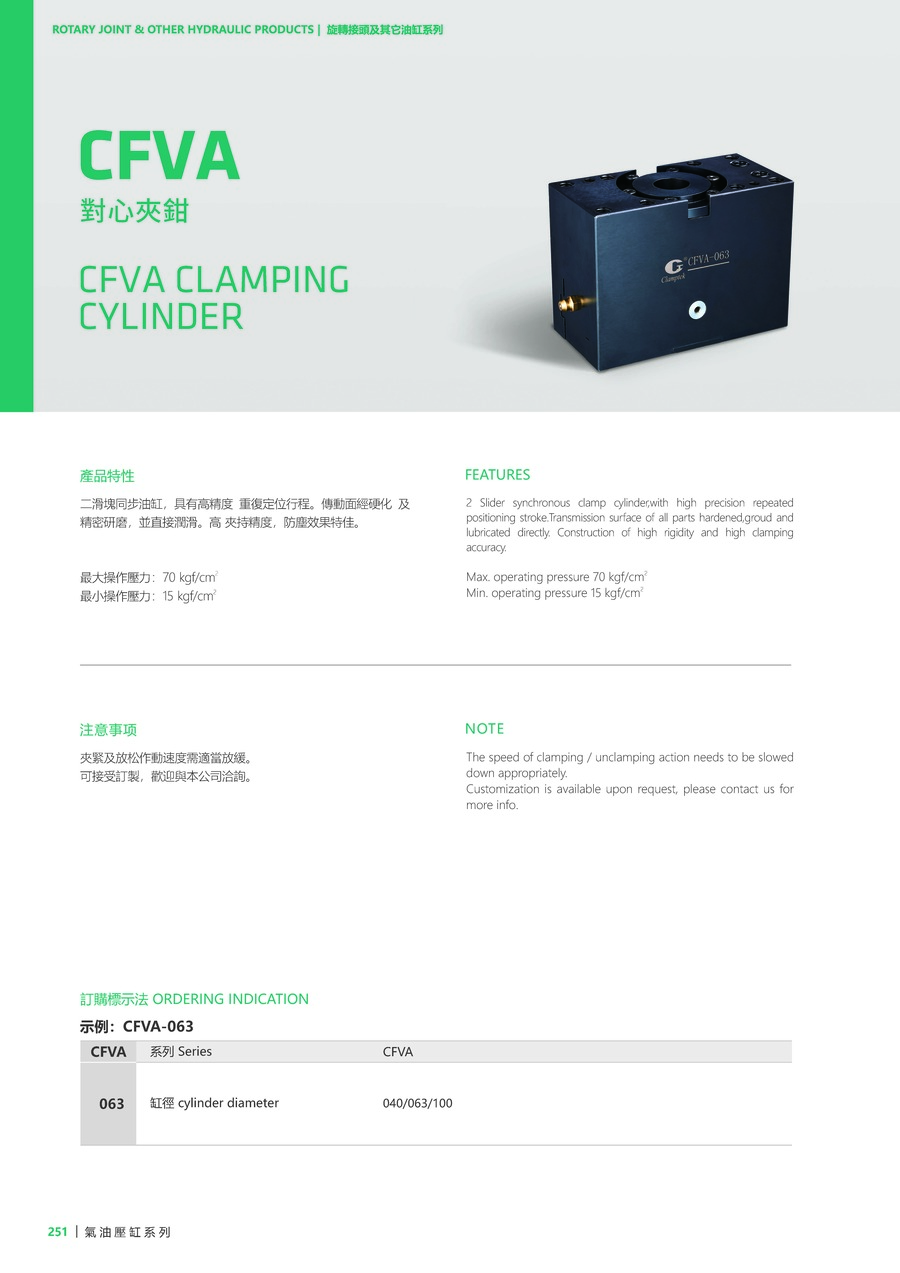

CFVA
产品资讯
二滑块同步油缸，具有高精度重複定位行程。传动面经硬化及精密研磨，并直接润滑。高夹持精度，防尘效果特佳。
最大操作压力：70 kgf/cm²
最小操作压力：15 kgf/cm²
最大操作压力：70 kgf/cm²
最小操作压力：15 kgf/cm²
产品中心
注意事项：
夹紧及放松作动速度需适当放缓。
可接受订製，欢迎与本公司洽询。
夹紧及放松作动速度需适当放缓。
可接受订製，欢迎与本公司洽询。
订购标示法
| CFVA | 系列 | CFVA |
|---|---|---|
| 063 | 缸径 | 040, 063, 100 |
产品资料
| 型号 | CFVA-040 | CFVA-063 | CFVA-100 |
|---|---|---|---|
| 夹紧力计算公式 | F=(148*P)/(183+L) | F=(272*P)/(204+L) | F=(480*P)/(226+L) |
| 供给油压(MPa) | 7 | 7 | 7 |
| 夹紧力(KN) | 4.86 | 8.14 | 13.13 |
| 夹紧点高度L(mm) | 30 | 30 | 30 |
| 夹紧行程(单边) | 5 | 5 | 5 |
| 总行程 | 10 | 10 | 10 |
| 推出容积 | 5.5 | 9.1 | 14.4 |
| 拉入容积 | 5.5 | 9.1 | 14.4 |
| 推出受压面积 | 6 | 10 | 15.8 |
| 拉入受压面积 | 6 | 10 | 15.8 |
| 使用温度范围(°C) | 0~+70°C | 0~+70°C | 0~+70°C |
