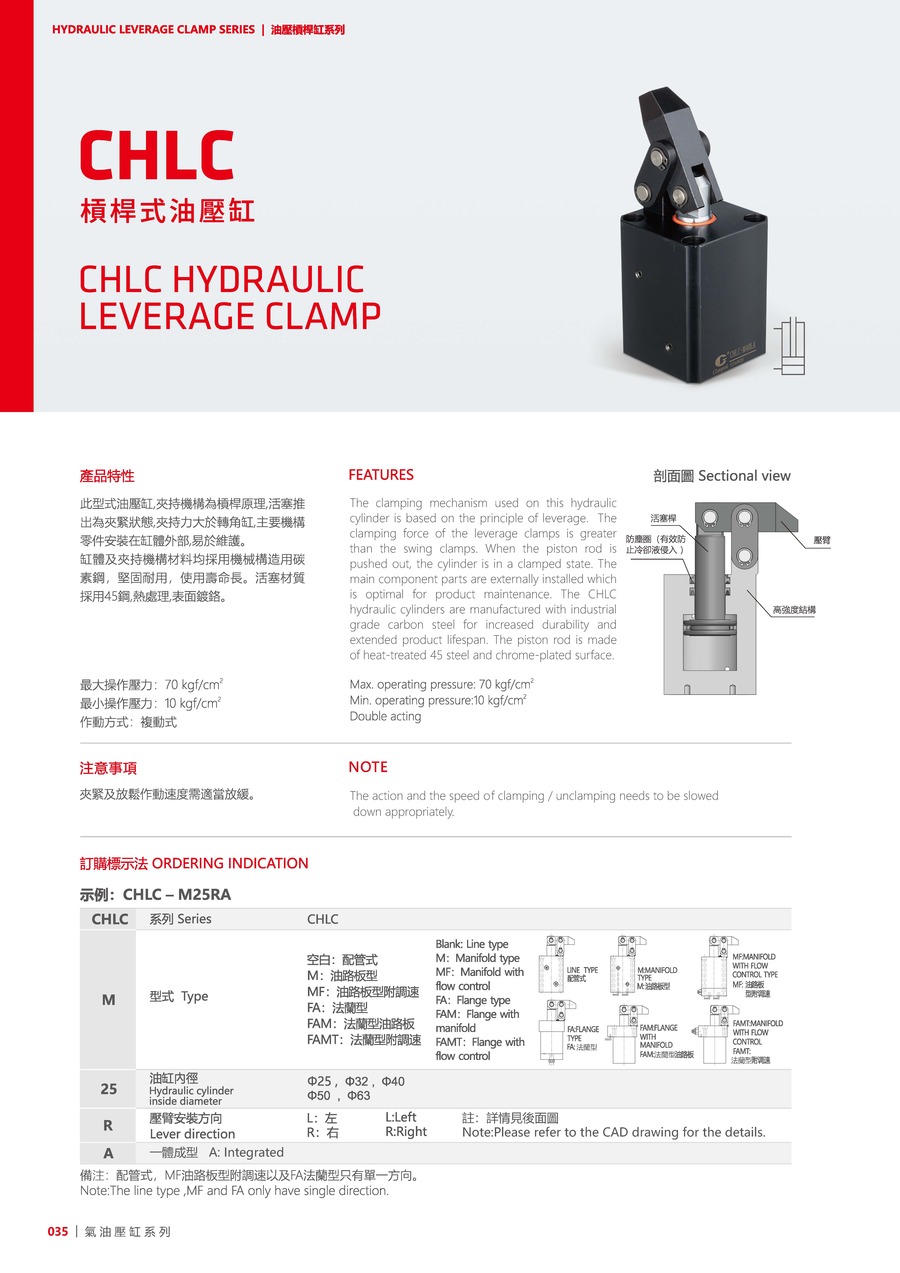

此型式油压缸，夹持机构为杠杆原理，活塞推出为夹紧状态，夹持力大于转角缸，主要机构零件安装在缸体外部，易于维护。
缸体及夹持机构材料均采用机械构造用碳素钢，坚固耐用，使用寿命长。
活塞材质采用45钢，热处理，表面镀铬。

最大操作压力：70 kgf/cm²
最小操作压力：10 kgf/cm²
作动方式：复动式

注意事项：
夹紧及放松作动速度需适当放缓。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

（例如：CHLC-M25RA）

CHLC	系列	CHLC
M	型式	空白: 配管式, M: 油路板型, MF: 油路板型附调速, FA: 法兰型, FAM: 法兰型油路板, FAMT: 法兰型附调速
25	油缸内径	Ø25, Ø32, Ø40, Ø50, Ø63
R	压臂安装方向	R: 右, L: 左(备注: 配管式、油路板型附调速、法兰型只有单一方向)
A	-	一体成型

产品资料

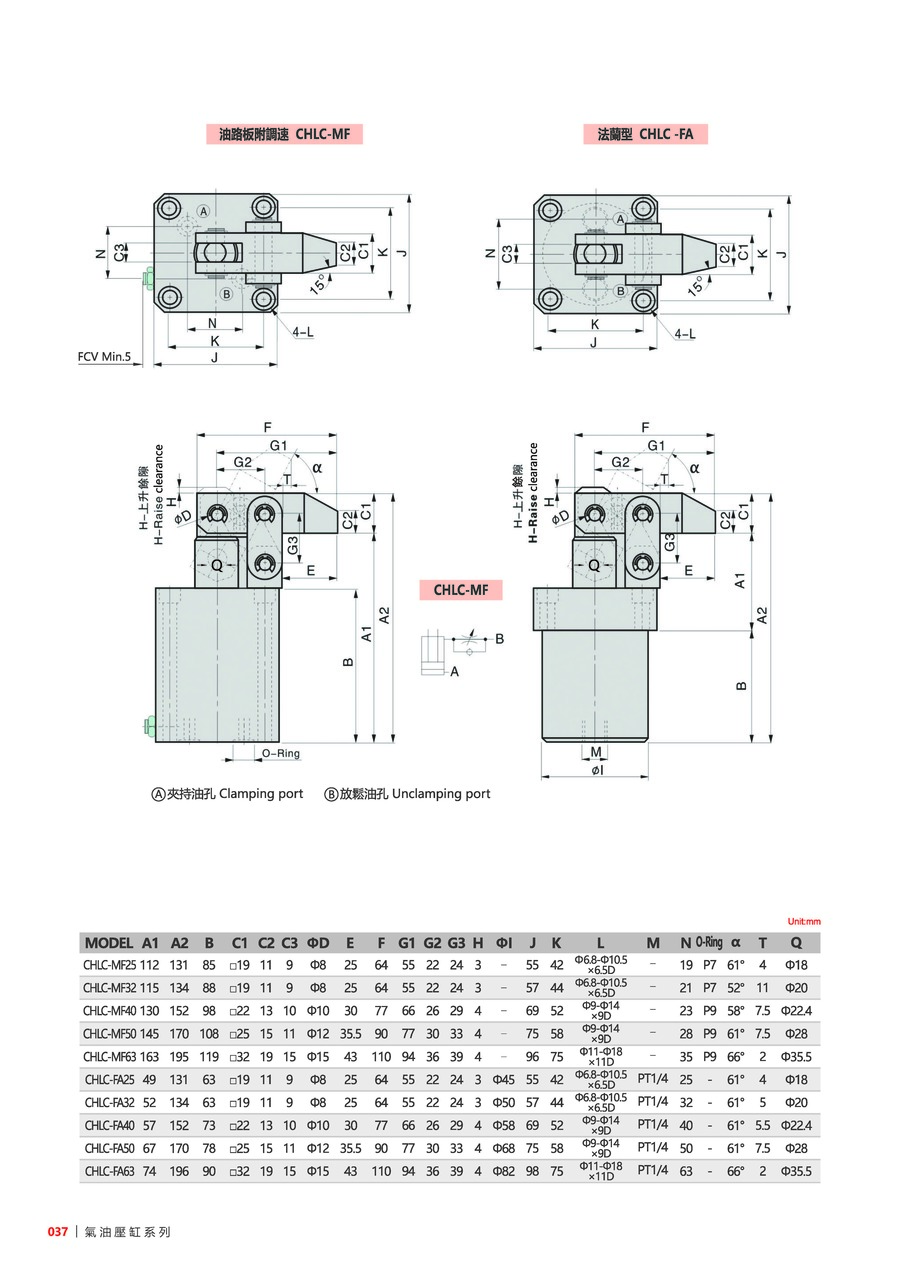

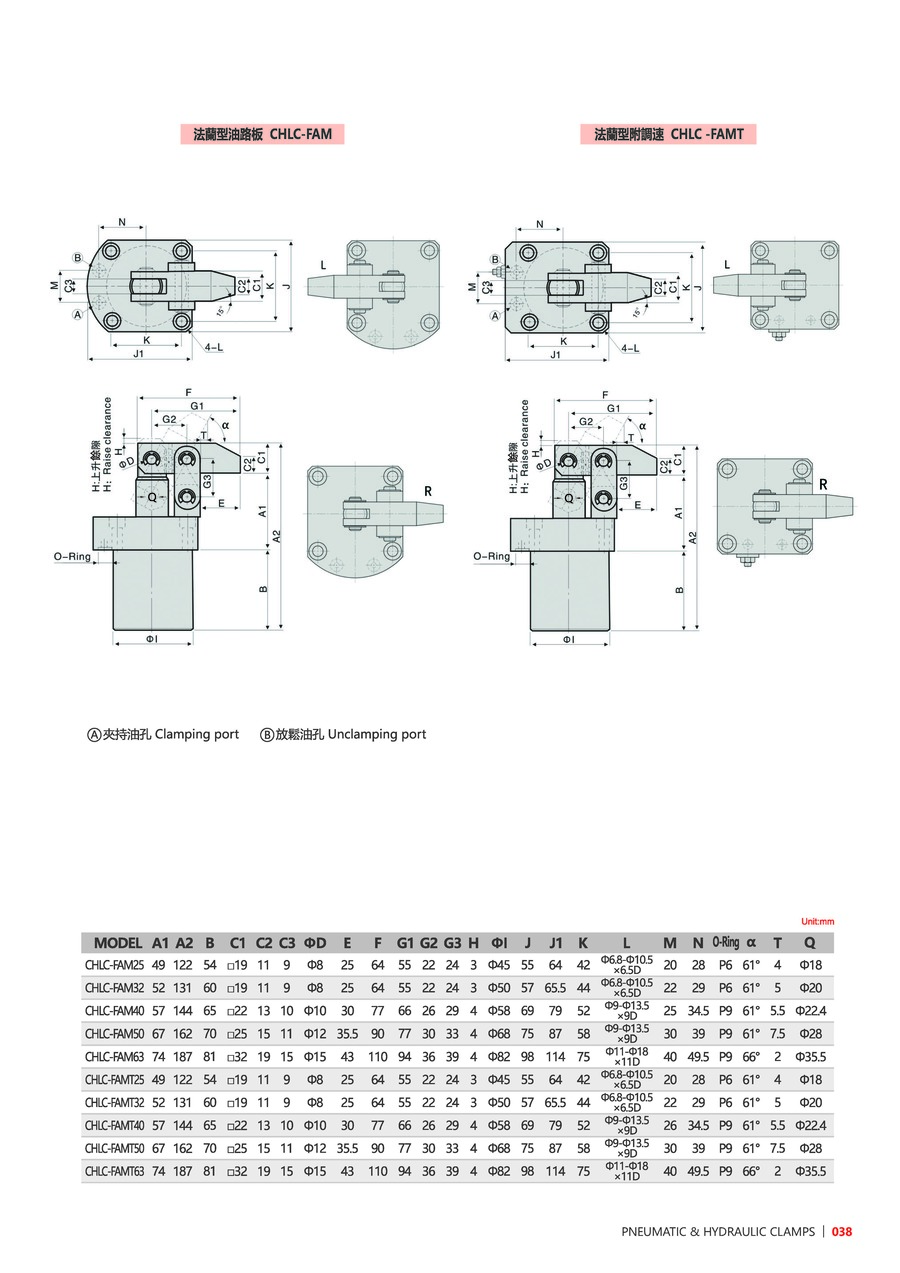

型号	CHLC-25	CHLC-32	CHLC-40	CHLC-50	CHLC-63
理论夹持力(70kgf/cm²)	252	412	618	981	1482
夹紧行程(mm)	22	22	26	30	40
总行程(mm)	25	25	30	34	44
推出容积(cm³)	12.28	20.1	37.68	66.74	124.64
拉入容积(cm³)	5.93	12.25	25.86	45.8	85.04
推出受压面积(cm²)	4.91	8.04	12.56	19.63	31.16
拉入受压面积(cm²)	2.37	4.9	8.62	13.47	21.26
使用温度范围(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
