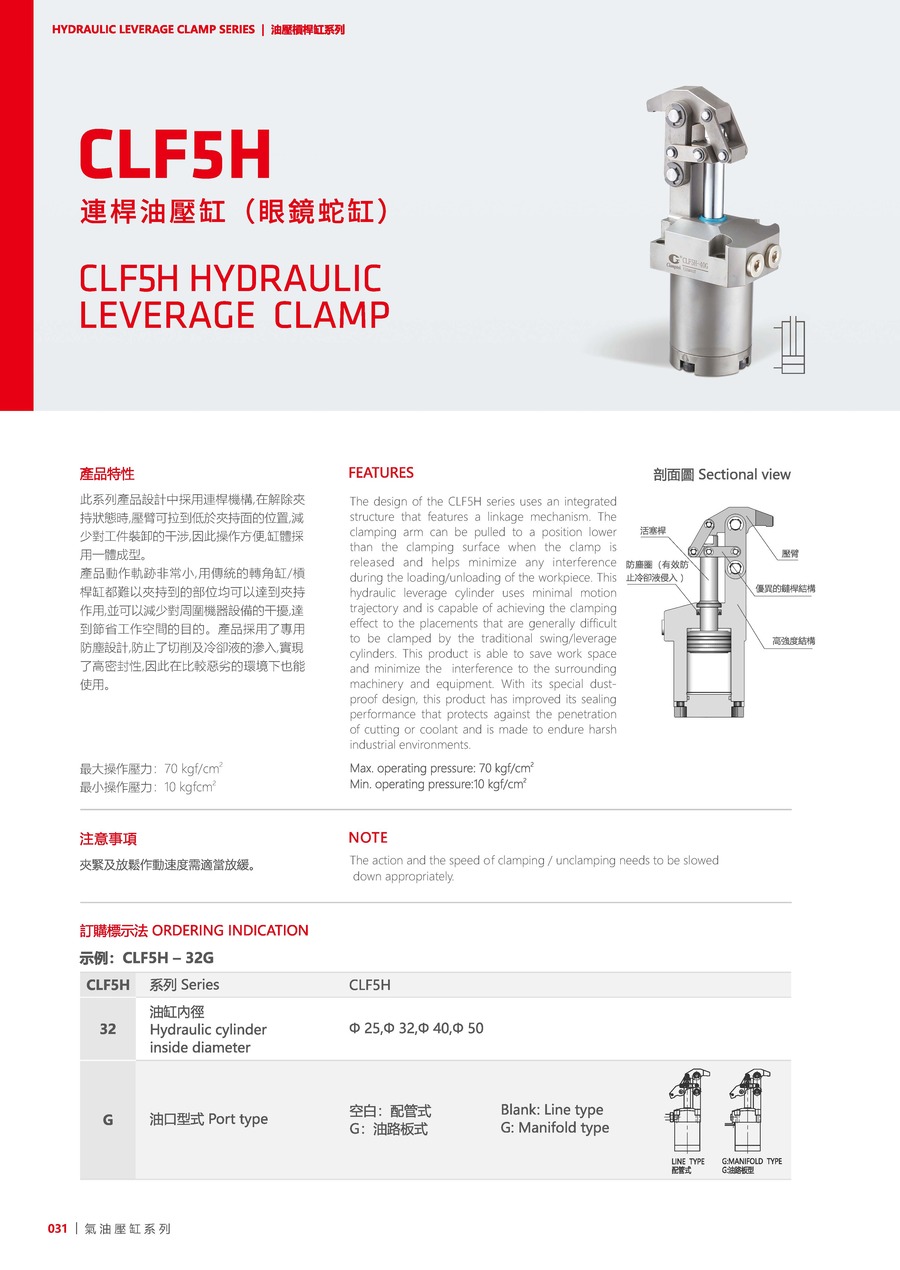

CLF5H

产品资讯

此系列产品设计中采用连杆机构，在解除夹持状态时，压臂可拉到低于夹持面的位置，减少对工件装卸的干涉，因此操作方便，缸体采用一体成型。
产品动作轨迹非常小，用传统的转角缸/ 杠杆缸都难以夹持到的部位均可以达到夹持作用，并可以减少对周围机器设备的干扰，达到节省工作空间的目的。
产品采用了专用防尘设计，防止了切削及冷却液的渗入，实现了高密封性，因此在比较恶劣的环境下也能使用。

最大操作压力：70 kgf/cm²
最小操作压力：10 kgf/cm²
注意事项：
夹紧及放松作动速度需适当放缓。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

CLF5H 系列 CLF5H
32 油缸内径 Ø25, Ø32, Ø40, Ø50
G 油口型式 空白: 配管式, G: 油路板式

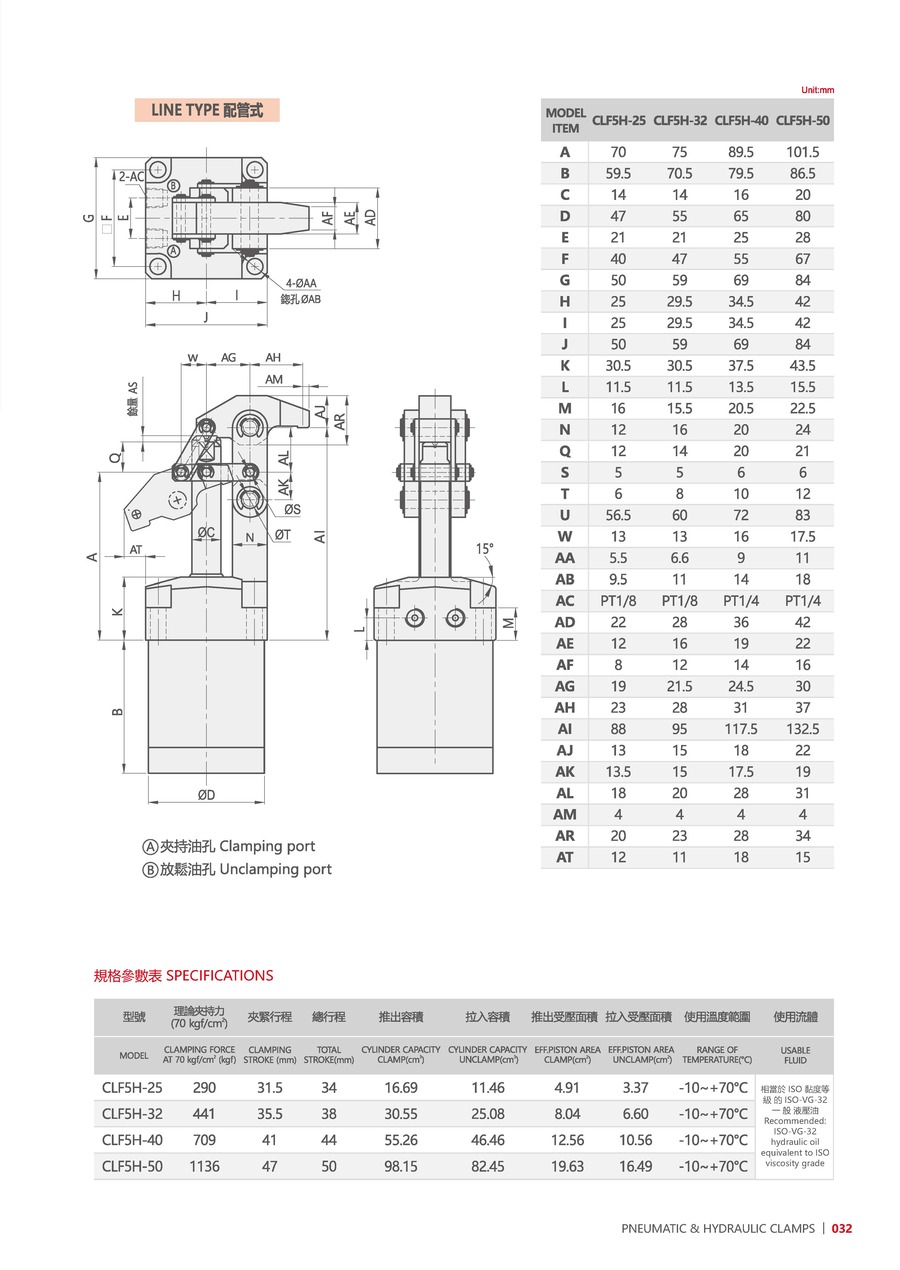

产品资料

型号 CLF5H-25 CLF5H-32 CLF5H-40 CLF5H-50
理论夹持力(70kgf/cm²) 290 441 709 1136
夹紧行程(mm) 31.5 35.5 41 47
总行程(mm) 34 38 44 50
推出容积(cm³) 16.69 30.55 55.26 98.15
拉入容积(cm³) 11.46 25.08 46.46 82.45
推出受压面积(cm²) 4.91 8.04 12.56 19.63
拉入受压面积(cm²) 3.37 6.6 10.56 16.49
使用温度范围(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C
