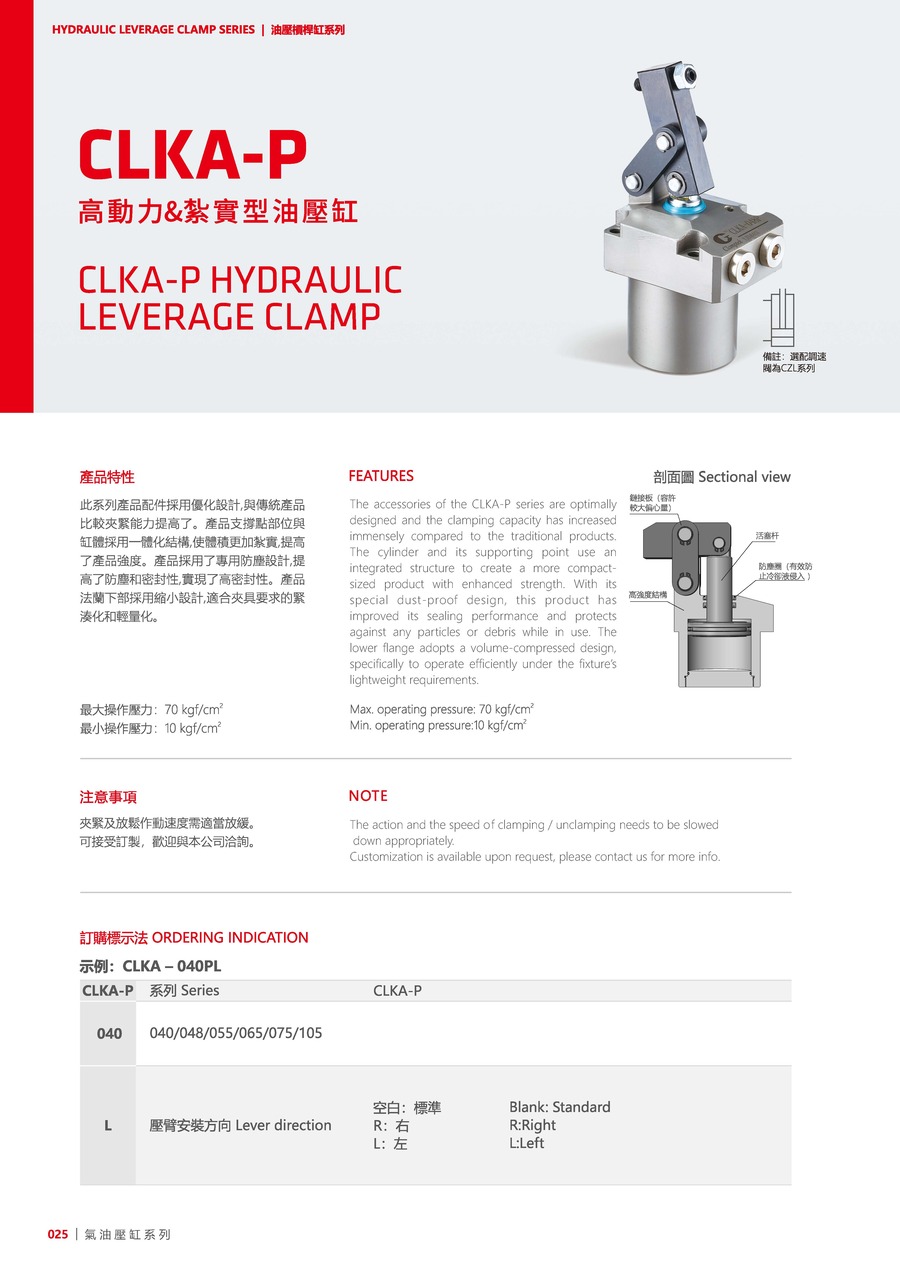

CLKA-P
产品资讯
此系列产品配件采用优化设计，与传统产品比较夹紧能力提高了。
产品支撑点部位与缸体采用一体化结构，使体积更加扎实，提高了产品强度。
产品采用了专用防尘设计，提高了防尘和密封性，实现了高密封性。
产品法兰下部采用缩小设计，适合夹具要求的紧凑化和轻量化。
最大操作压力：70 kgf/cm²
最小操作压力：10 kgf/cm²
产品中心
注意事项：
夹紧及放松作动速度需适当放缓。
可接受订制，欢迎与本公司洽询。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
订购标示法
| CLKA-P | 系列 | CLKA-P |
|---|---|---|
| 040 | - | 040, 048, 055, 065, 075, 105 |
| L | 压臂安装方向 | 空白: 标准, R: 右, L: 左 |

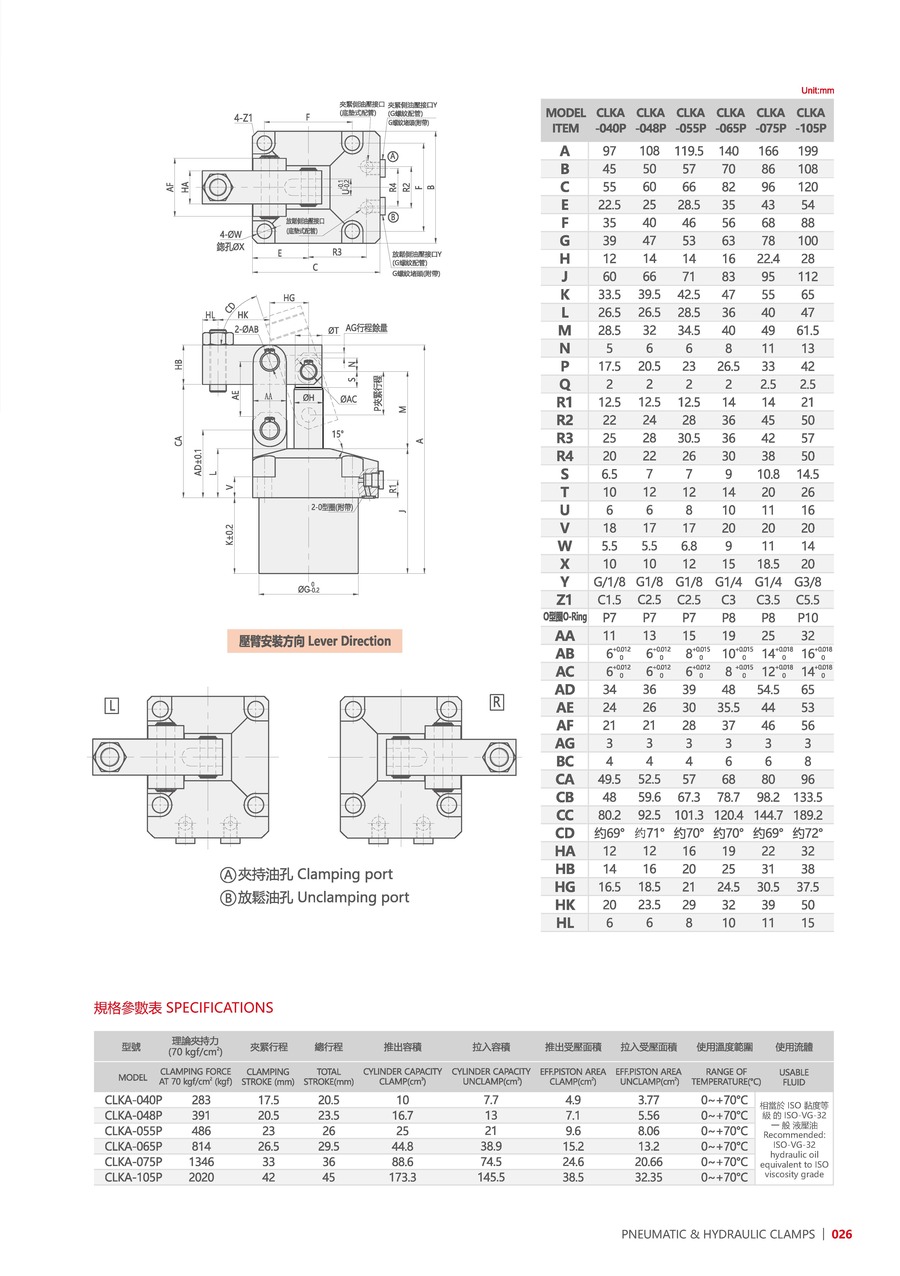

产品资料
| 型号 | CLKA-040P | CLKA-048P | CLKA-055P | CLKA-065P | CLKA-075P | CLKA-105P |
|---|---|---|---|---|---|---|
| 理论夹持力(70kgf/cm²) | 283 | 391 | 486 | 814 | 1346 | 2020 |
| 夹紧行程(mm) | 17.5 | 20.5 | 23 | 26.5 | 33 | 42 |
| 总行程(mm) | 20.5 | 23.5 | 26 | 29.5 | 36 | 45 |
| 推出容积(cm³) | 10 | 16.7 | 25 | 44.8 | 88.6 | 173.3 |
| 拉入容积(cm³) | 7.7 | 13 | 21 | 38.9 | 74.5 | 145.5 |
| 推出受压面积(cm²) | 4.9 | 7.1 | 9.6 | 15.2 | 24.6 | 38.5 |
| 拉入受压面积(cm²) | 3.77 | 5.56 | 8.06 | 13.2 | 20.66 | 32.35 |
| 使用温度范围(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
