CTC-PD

产品资讯

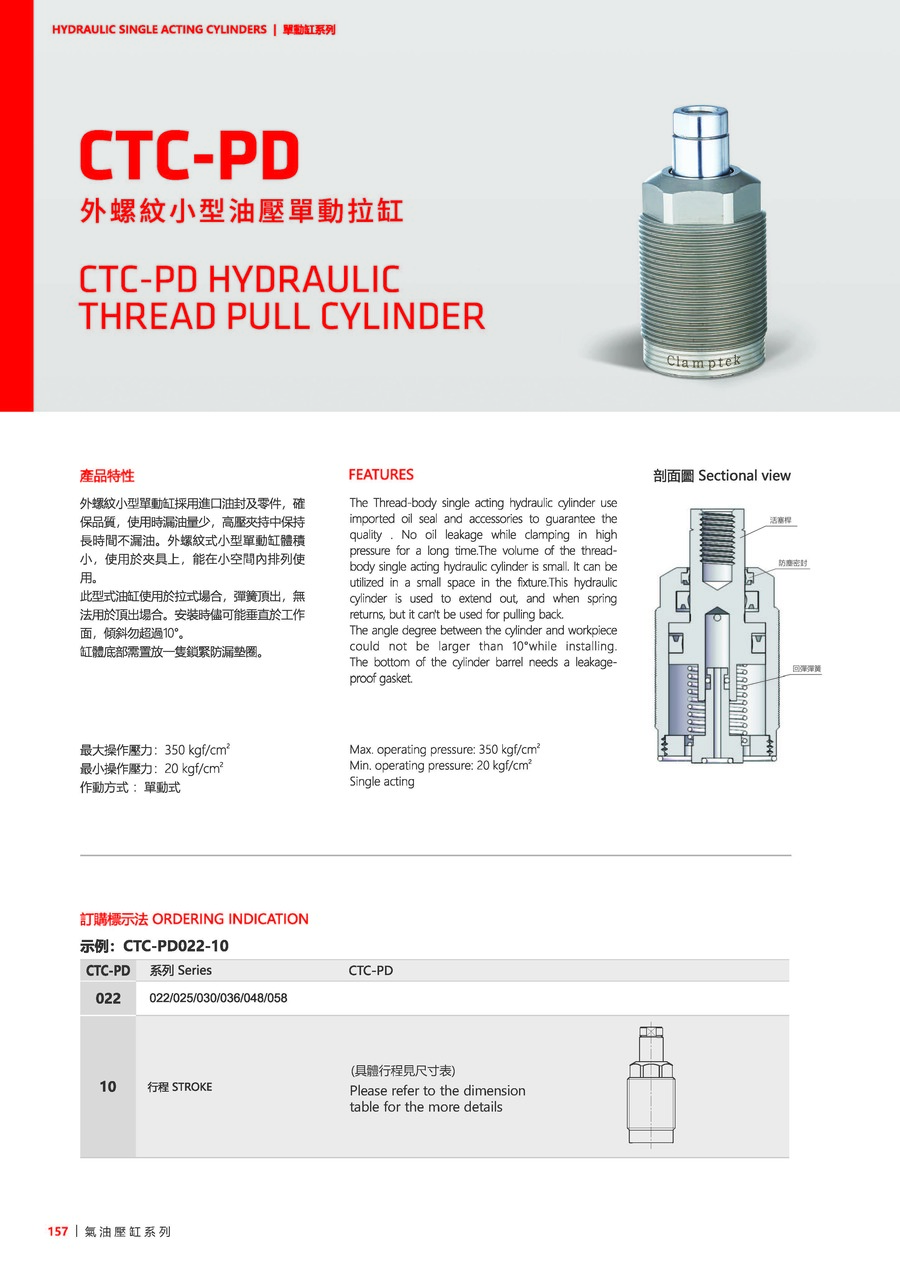

外螺纹小型单动缸采用进口油封及零件，确保质量，使用时漏油量少，高压夹持中保持长时间不漏油。
外螺纹式小型单动缸体积小，使用于夹具上，能在小空间内排列使用。
此型式油压缸使用于拉式场合，弹簧顶出，无法用于顶出场合。
安装时尽可能垂直于工作面，倾斜勿超过10°。
缸体底部需置放一个锁紧防漏垫圈。

最大操作压力：350 kgf/cm²
最小操作压力：20 kgf/cm²
作动方式 ：单动式
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

CTC-PD 系列 CTC-PD
022 - 022, 025, 030, 036, 048, 058
10 行程 (请见下方尺寸表)

产品资料

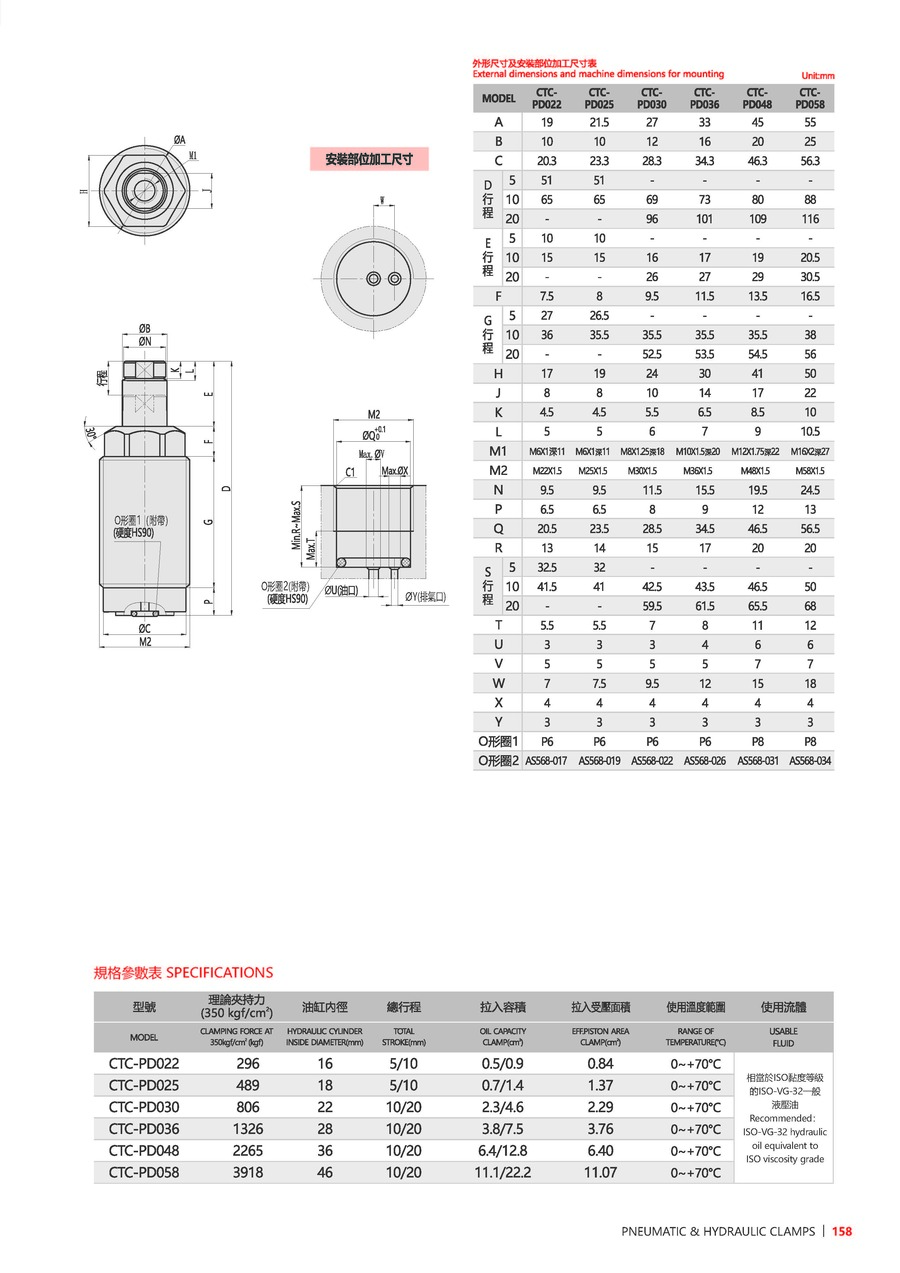

型号 CTC-PD022 CTC-PD025 CTC-PD030 CTC-PD036 CTC-PD048 CTC-PD058
理论夹持力(350kgf/cm²) 296 489 806 1326 2265 3918
油缸内径(mm) 16 18 22 28 36 46
总行程(mm) 5, 10 5, 10 10, 20 10, 20 10, 20 10, 20
拉入容积(cm³) 0.5, 0.9 0.7, 1.4 2.3, 4.6 3.8, 7.5 6.4, 12.8 11.1, 22.2
拉入受压面积(cm²) 0.84 1.37 2.29 3.76 6.4 11.07
使用温度(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
