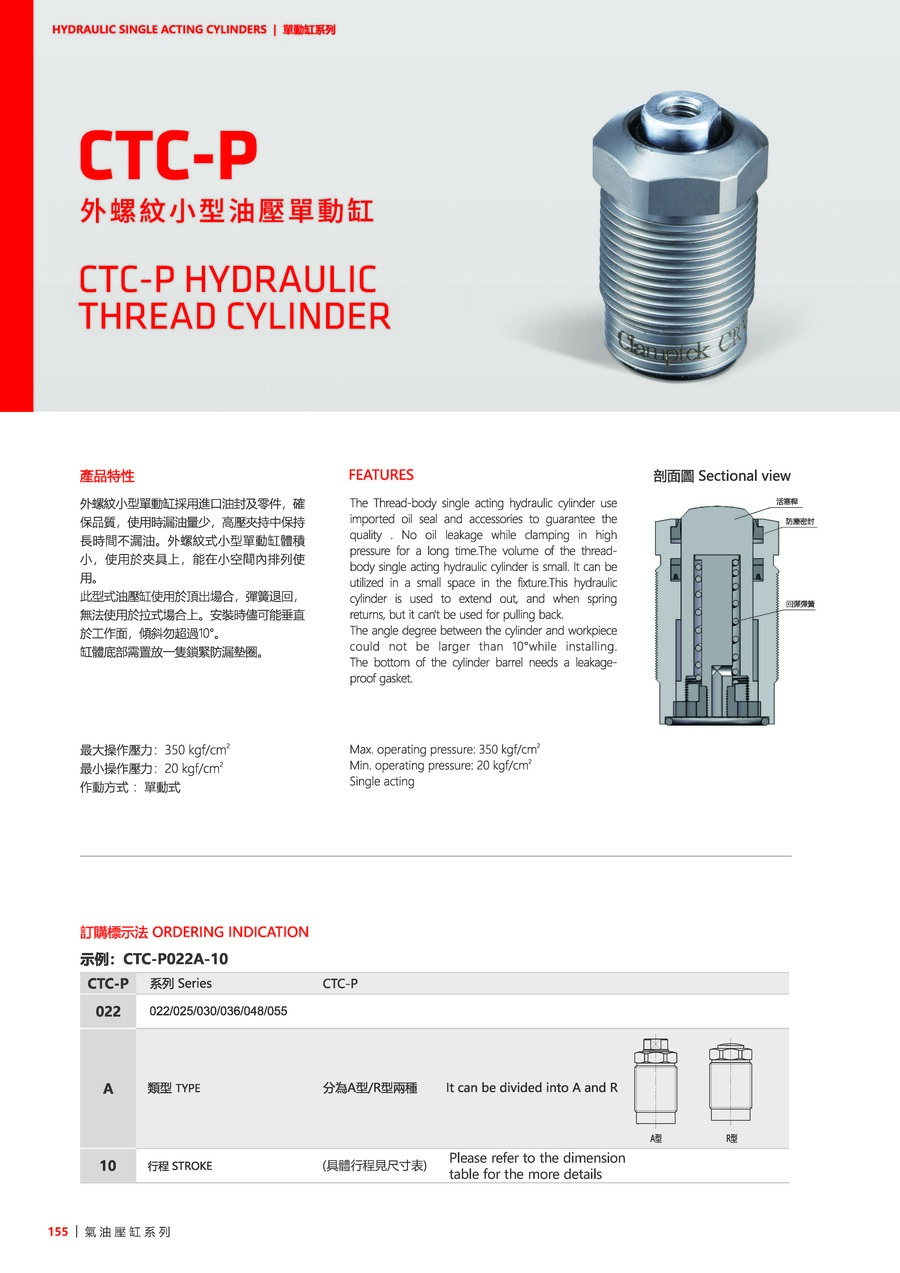

CTC-P

产品资讯

外螺纹小型单动缸采用进口油封及零件，确保质量，使用时漏油量少，高压夹持中保持长时间不漏油。
外螺纹式小型单动缸体积小，使用于夹具上，能在小空间内排列使用。
此型式油压缸使用于顶出场合，弹簧退回，无法使用于拉式场合上。
安装时尽可能垂直于工作面，倾斜勿超过10°。
缸体底部需置放一个锁紧防漏垫圈。

最大操作压力：350 kgf/cm²
最小操作压力：20 kgf/cm²
作动方式：单动式

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

（例如：CTC-P022A-10）

CTC-P	系列	CTC-P
022	-	022, 025, 030, 036, 048, 055
A	类型	A, R
10	行程	(请见下方尺寸表)

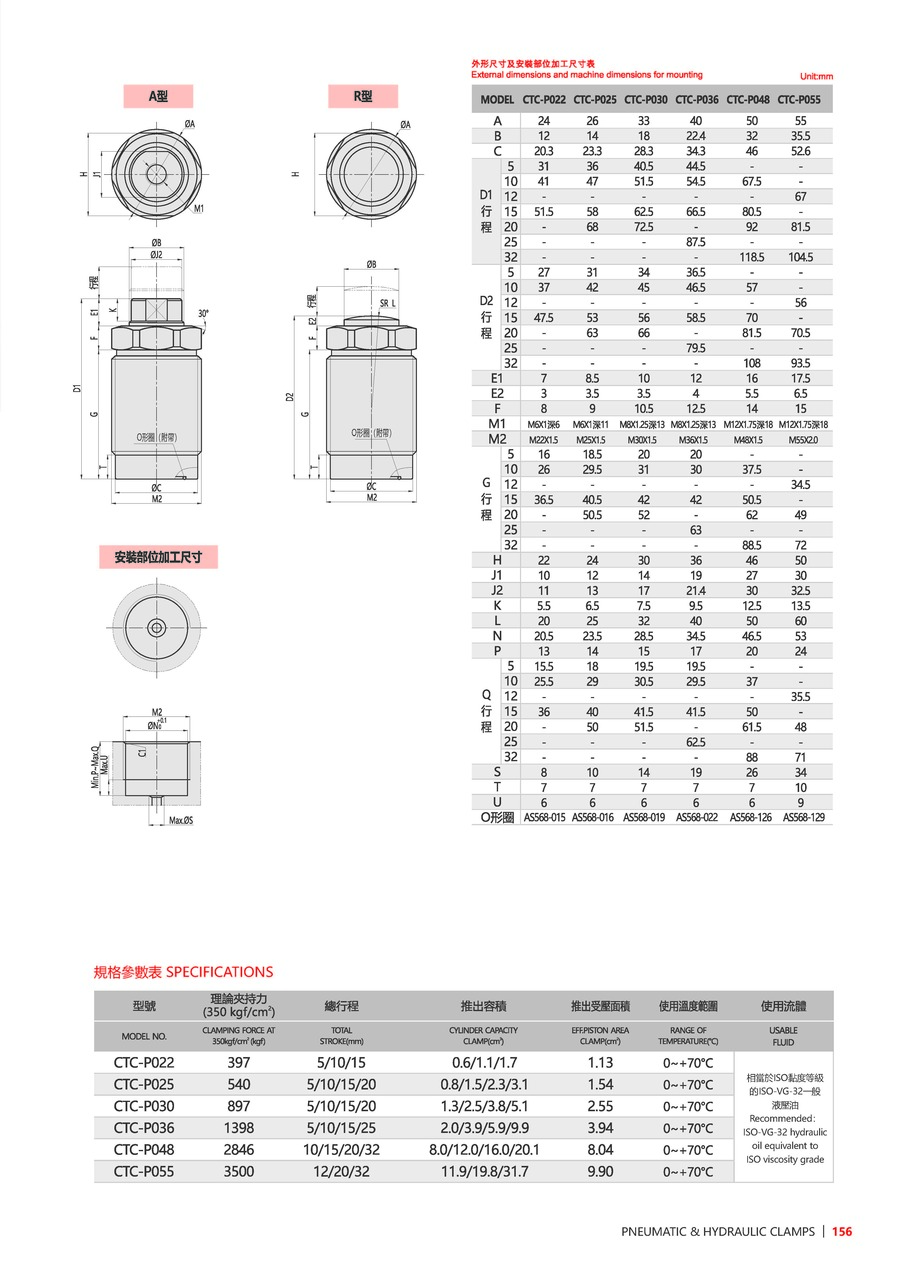

产品资料

型号	CTC-P022	CTC-P025	CTC-P030	CTC-P036	CTC-P048	CTC-P055
理论夹持力(350kgf/cm²)	397	540	897	1398	2846	3500
总行程(mm)	5, 10, 15	5, 10, 15, 20	5, 10, 15, 20	5, 10, 15, 25	10, 15, 20, 32	12, 20, 32
推出容积(cm³)	0.6, 1.1, 1.7	0.8, 1.5, 2.3, 3.1	1.3, 2.5, 3.8, 5.1	2, 3.9, 5.9, 9.9	8, 12, 16, 20.1	11.9, 19.8, 31.7
推出受压面积(cm²)	1.13	1.54	2.55	3.94	8.04	9.9
使用温度(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
