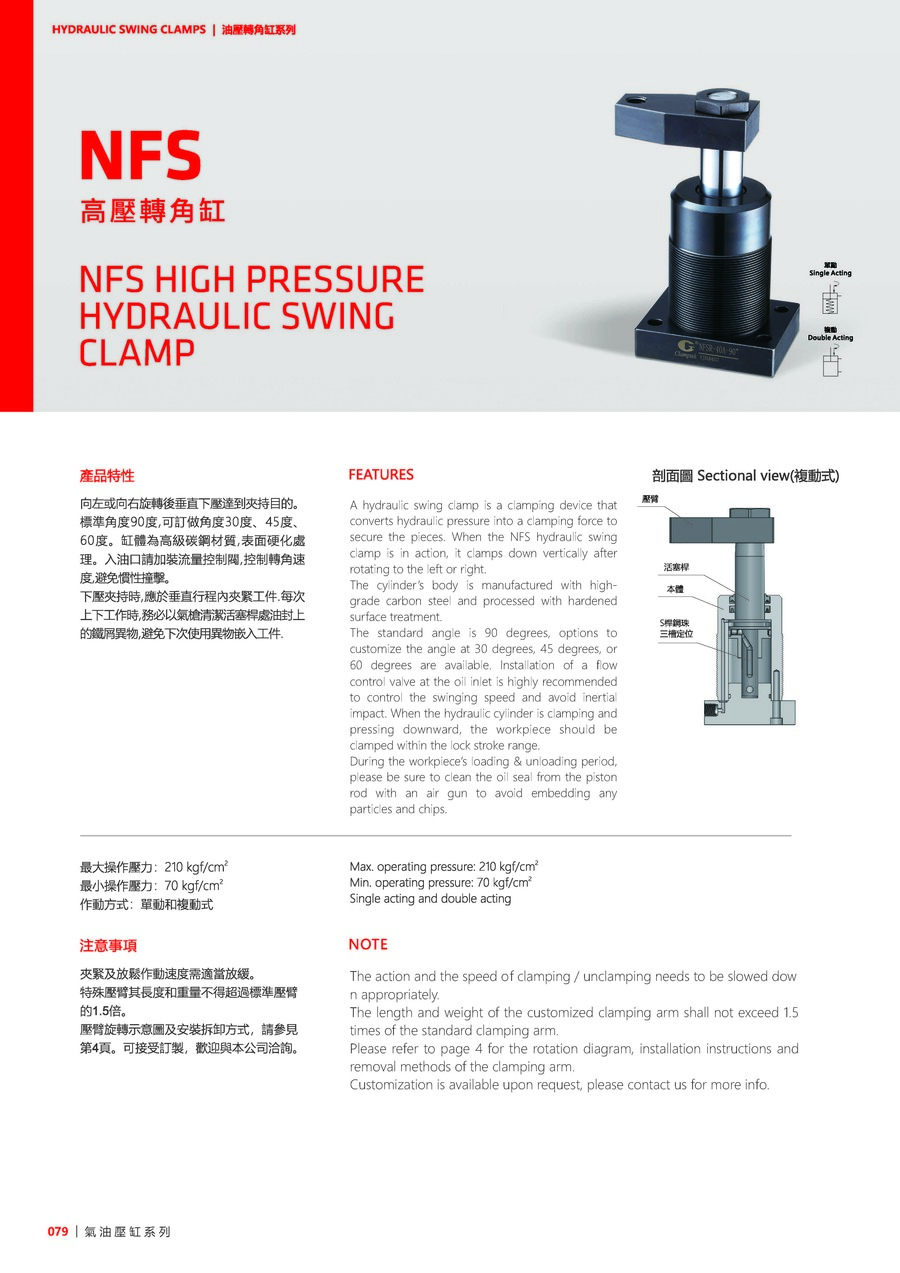

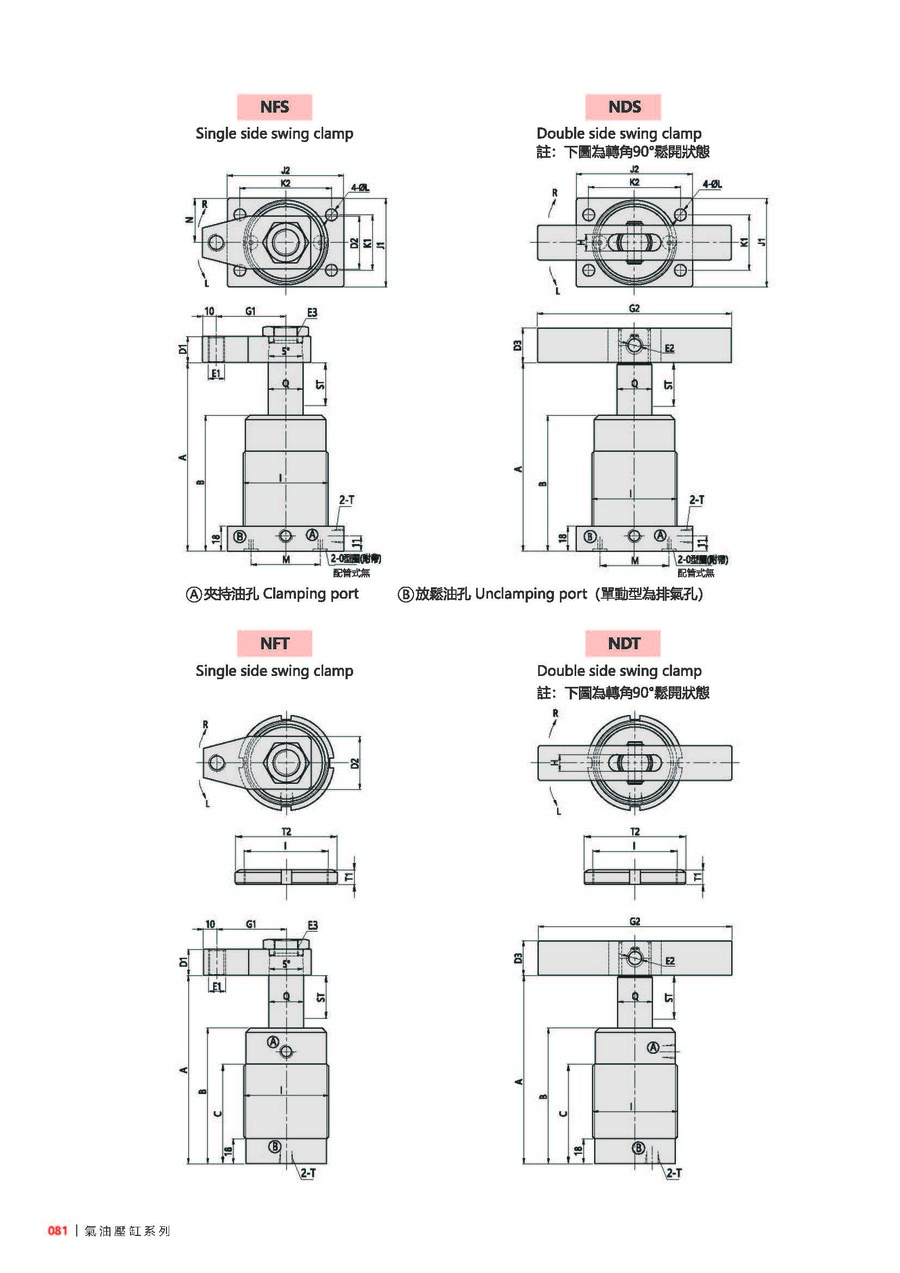

NFS

产品资讯

向左或向右旋转后垂直下压达到夹持目的。
缸体为高级碳钢材质，表面硬化处理。
入油口请加装流量控制阀，控制转角速度，避免惯性撞击。
下压夹持时，应于垂直行程内夹紧工件。
每次上下工作时，务必以气枪清洁活塞杆处油封上的铁屑异物，避免下次使用异物嵌入油封。

最大操作压力：210 kgf/cm²
最小操作压力：70 kgf/cm²
作动方式：单动和复动式

注意事项：
夹紧及放松作动速度需适当放缓。
特殊压臂其长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式，请参见Q&A。
可接受订制，欢迎与本公司洽询。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

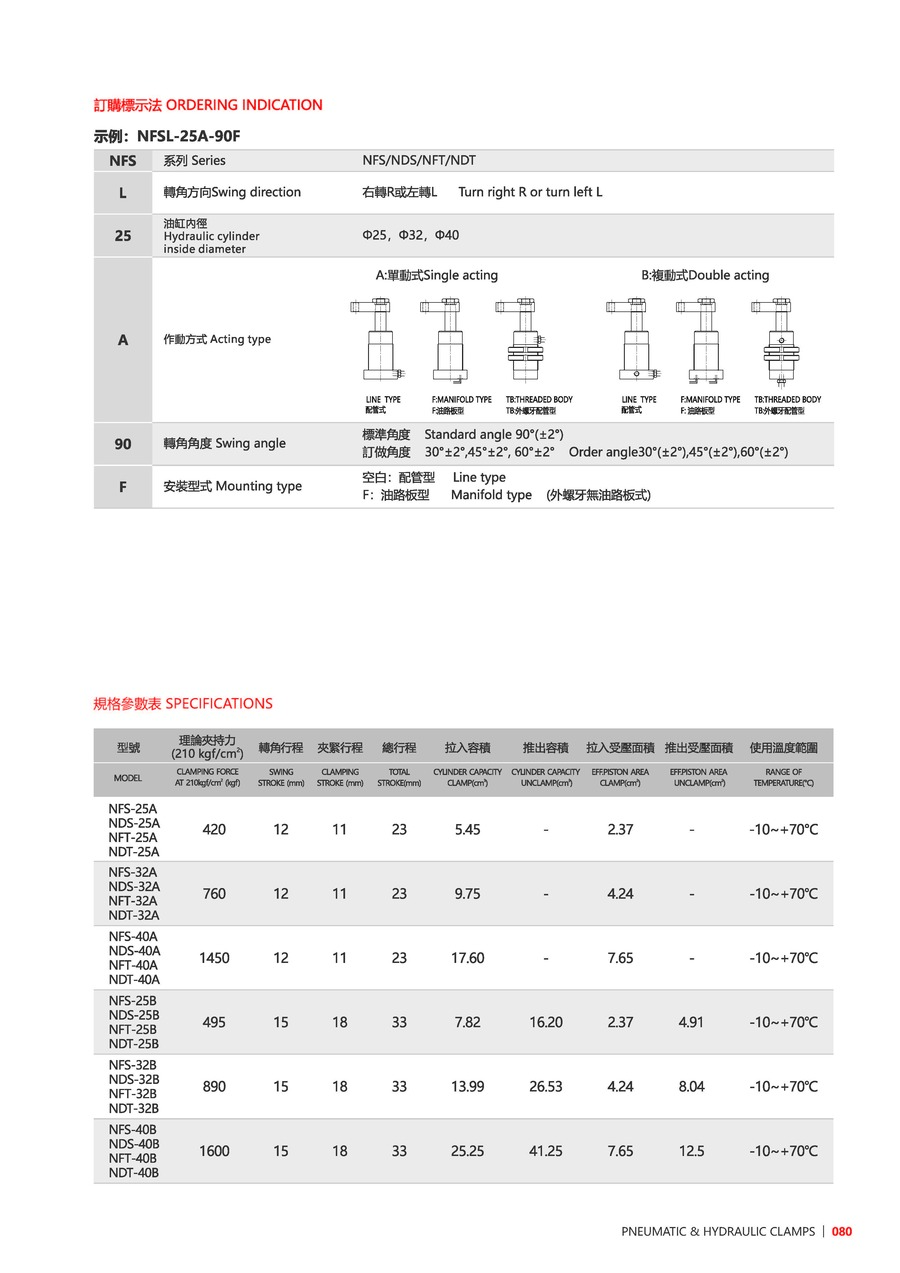

订购标示法

（例如：NFSL-25A-90F）

NFS	系列	NFS, NDS, NFT, NDT
L	转角方向	R: 右转, L: 左转
25	油缸内径	Ø25, Ø32, Ø40
A	作动方式	A: 单动式(配管式, 油路板型, 外螺牙配管型), B: 复动式(配管式, 油路板型, 外螺牙配管型)
90	转角角度	标准角度: 90°(±2°), 订做角度: 30°(±2°), 45°(±2°), 60°(±2°)
F	安装型式	空白: 配管式, F: 油路板型(外螺牙无油路板式)

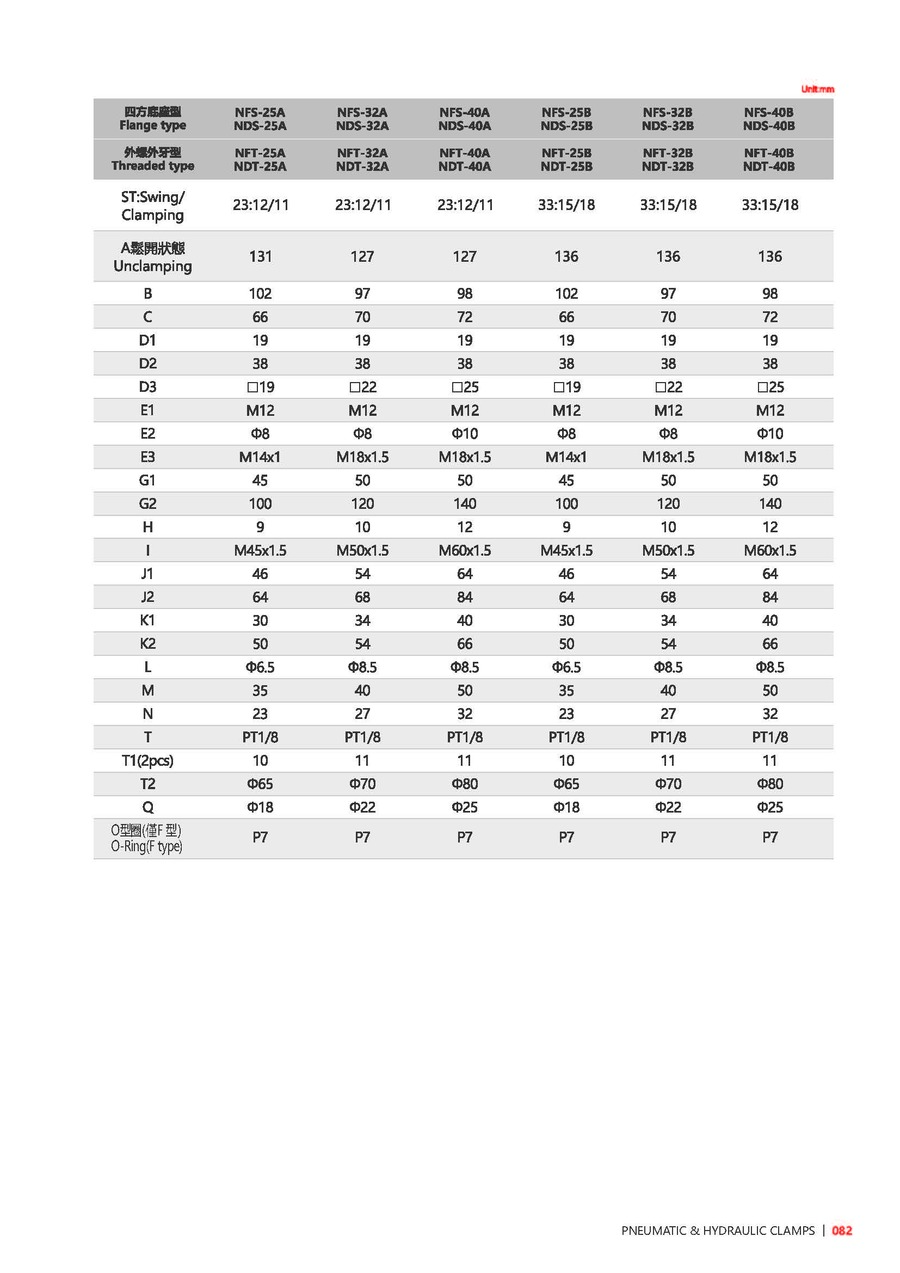

产品资料

型号	NFS/NDS/NFT/NDT-25A	NFS/NDS/NFT/NDT-32A	NFS/NDS/NFT/NDT-40A	NFS/NDS/NFT/NDT-25B	NFS/NDS/NFT/NDT-32B	NFS/NDS/NFT/NDT-40B
理论夹持力(210kgf/cm²)	420	760	1450	495	890	1600
转角行程(mm)	12	12	12	15	15	15
夹紧行程(mm)	11	11	11	18	18	18
总行程(mm)	23	23	23	33	33	33
拉入容积(cm³)	5.45	9.75	17.6	7.82	13.99	25.25
推出容积(cm³)	-	-	-	16.2	26.53	41.25
拉入受压面积(cm²)	2.37	4.24	7.65	2.37	4.24	7.65
推出受压面积(cm²)	-	-	-	4.91	8.04	12.5
使用温度范围(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
