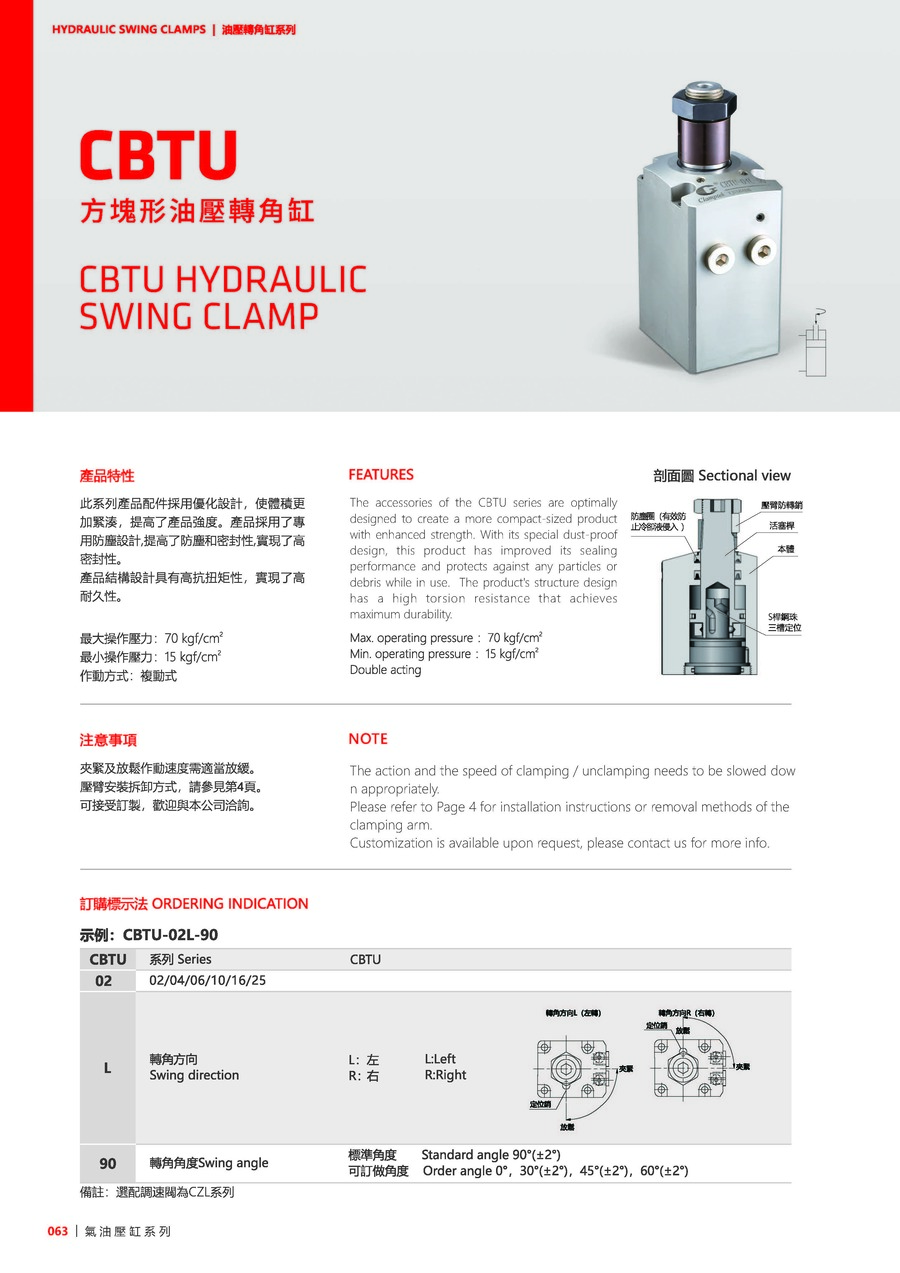

此系列产品配件采用优化设计,使体积更加紧凑,提高了产品强度。
产品采用了专用防尘设计,提高了防尘和密封性,实现了高密封性。
产品结构设计具有高抗扭矩性,实现了高耐久性。

最大操作压力:70 kgf/cm²
最小操作压力:15 kgf/cm²
作动方式:复动式
注意事项:
夹紧及放松作动速度需适当放缓。

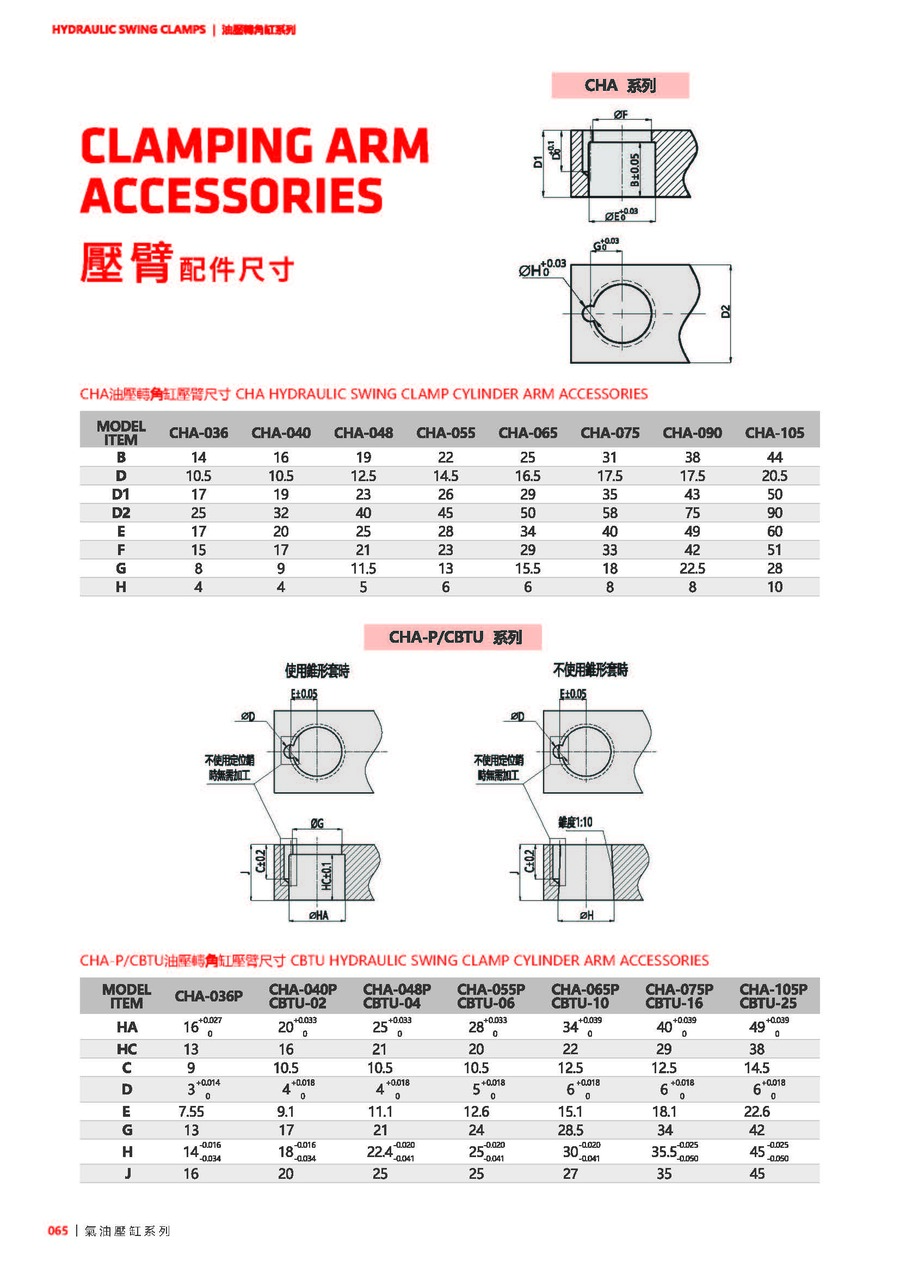

压臂安装拆卸方式,请参见Q&A。
可接受订制,欢迎与本公司洽询。

使用流体:
相当于ISO黏度等级的ISO-VG-32一般液压油。

备注:
选配调速阀为CZL系列。

订购标示法

CBTU 系列 CBTU
02 - 02, 04, 06, 10, 16, 25
L 转角方向 L: 左转, R: 右转
90 转角角度 标准角度: 90°(±2°), 可订做角度:0°, 30°(±2°), 45°(±2°), 60°(±2°)

产品资料

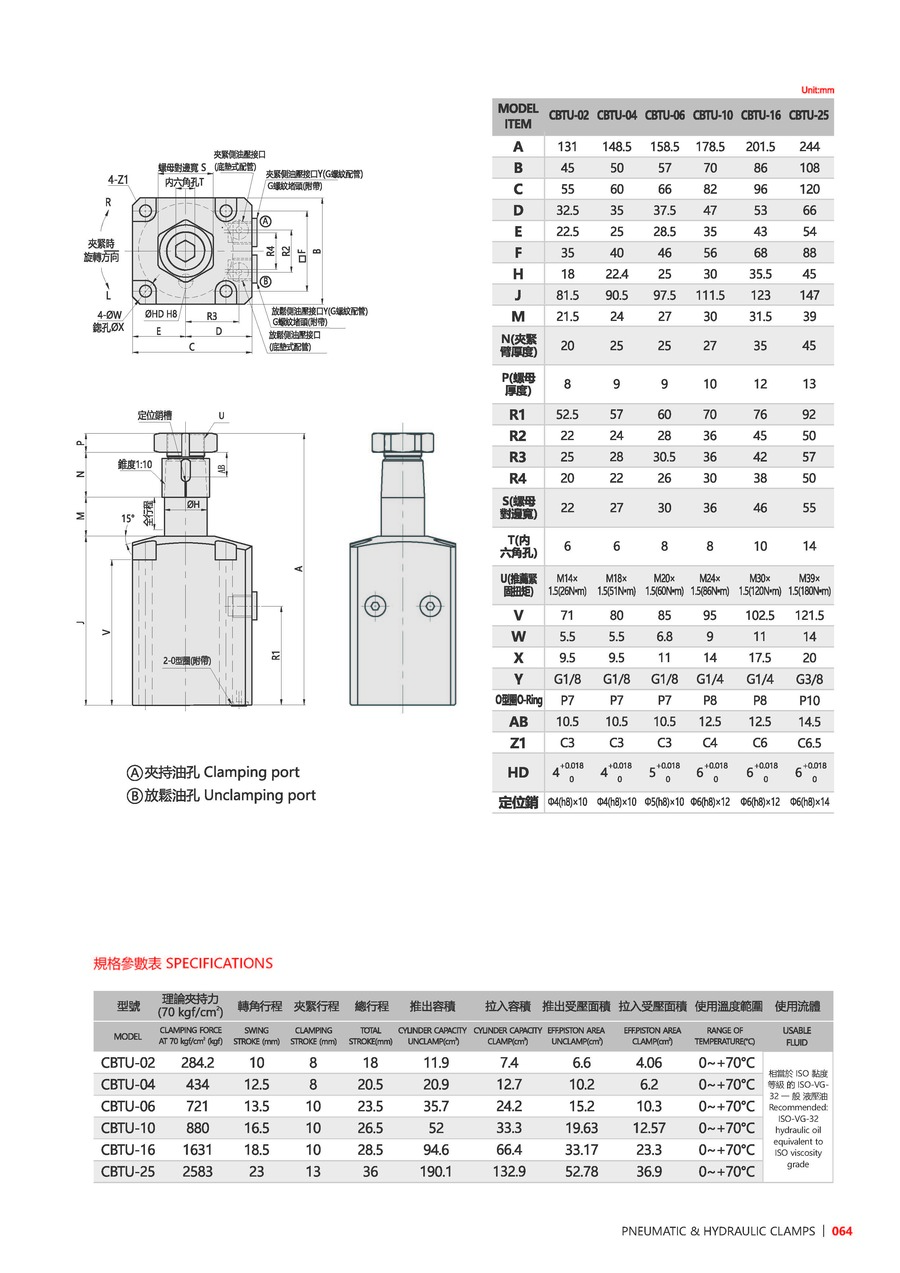

型号 CBTU-02 CBTU-04 CBTU-06 CBTU-10 CBTU-16 CBTU-25

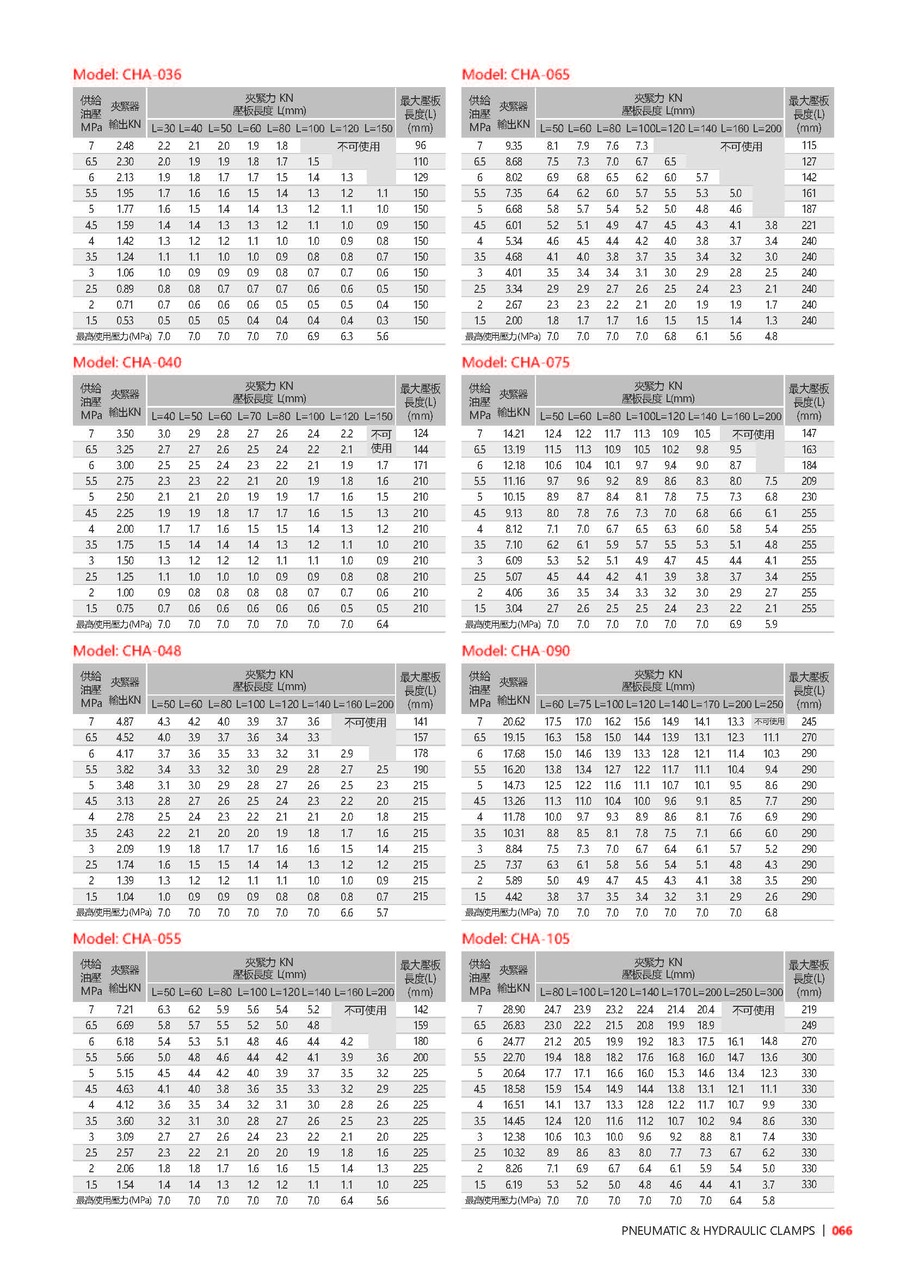

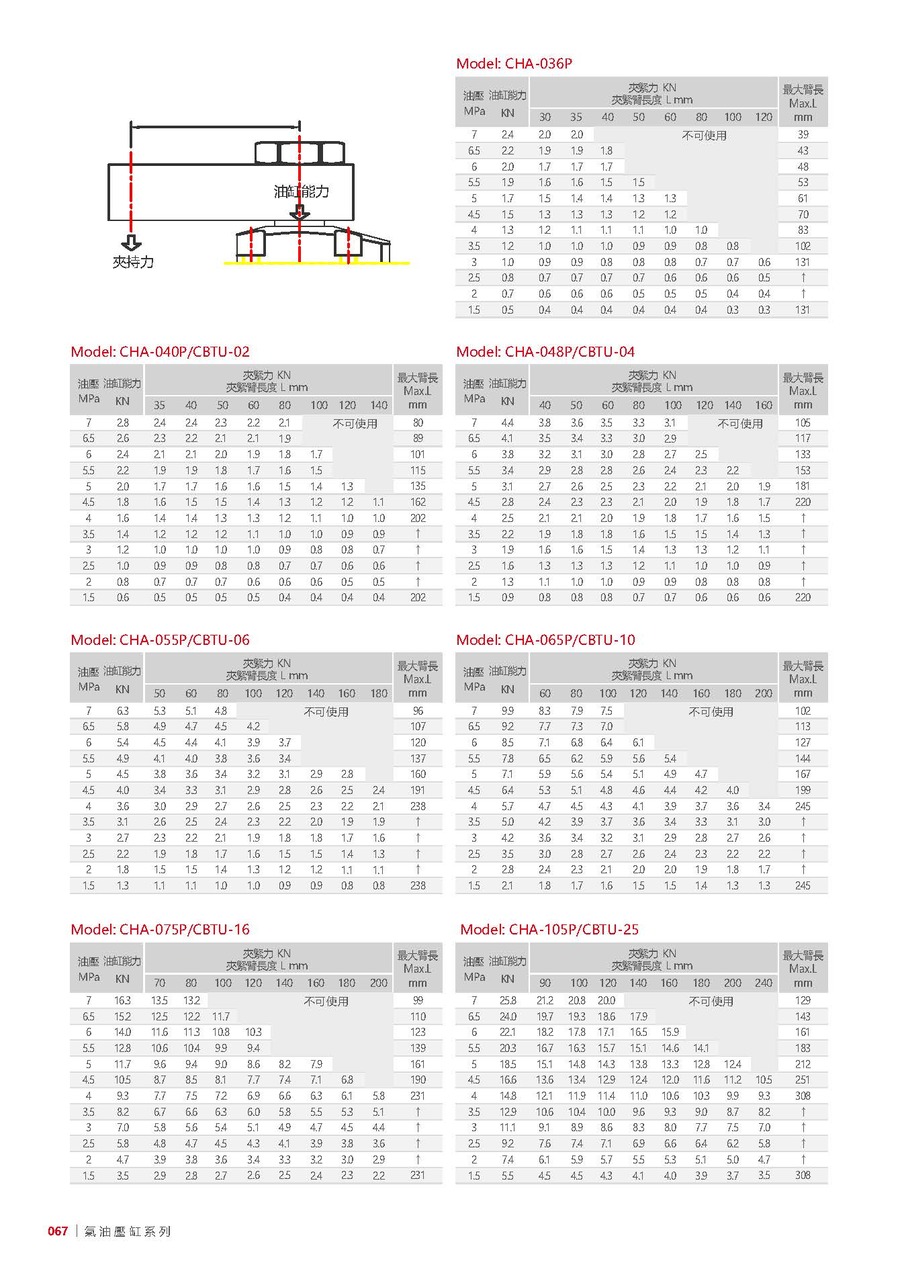

理论夹持力(70kgf/cm²) 284.2 434 721 880 1631 2583
转角行程(mm) 10 12.5 13.5 16.5 18.5 23
夹紧行程(mm) 8 8 10 10 10 13
总行程(mm) 18 20.5 23.5 26.5 28.5 36
推出容积(cm³) 11.9 20.9 35.7 52 94.6 190.1
拉入容积(cm³) 7.4 12.7 24.2 33.3 66.4 132.9
推出受压面积(cm²) 6.6 10.2 15.2 19.63 33.17 52.78
拉入受压面积(cm²) 4.06 6.2 10.3 12.57 23.3 36.9
使用温度范围(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
