快速夹钳
11/09/2021


嘉刚小百科:水平式夹钳(CH-2602-B/CH-2603-B/CH-2604-B)

快速夹钳是一种在工业製造时用于夹持、定位、扣紧等作用的手动夹具,凡是进行批量生产、需要固定加工物的场合均可使用快速夹钳。因操作简易且可提供稳定的夹持力及加工效率,有些厂商在自动化夹具导入前,会先使用快速夹钳来提高操作的速度。快速夹钳被广泛使用在需要焊接、机械加工、模具加工、检测等生产製造上。

快速夹钳根据外形结构、运动方式(力的方向)分为以下几种:垂直式、水平式、推拉式、门闩式、挤压式、複合组立式、气动式、C型钳、F型钳等类型,此篇会为大家介绍嘉刚Clamptek的水平式快速夹钳。

嘉刚(Clamptek)快速夹钳的特色:

夹持力稳定

结构简单

安装简便

安全可靠

用途广泛

品质优质

价格实惠

型号多样

什麽时候会使用到快速夹钳呢?

快速夹钳被广泛应用于各大製造加工业及生产中需要固定工件进行加工的行业。

例如:飞机装配、汽机车焊接、脚踏车、机床设备、模具、机械五金零件、资讯电子零件、木工製造、塑胶製品、运动器材生产等行业。

水平式快速夹钳:在夹紧状态下手柄和压把呈水平的状态。手柄与压把为反向作动,下压手柄可以夹紧工件,上提手柄可以放鬆工件。一般适用于夹具工作台靠近外侧的地方。压头及手柄可依据型号或需求客製化。

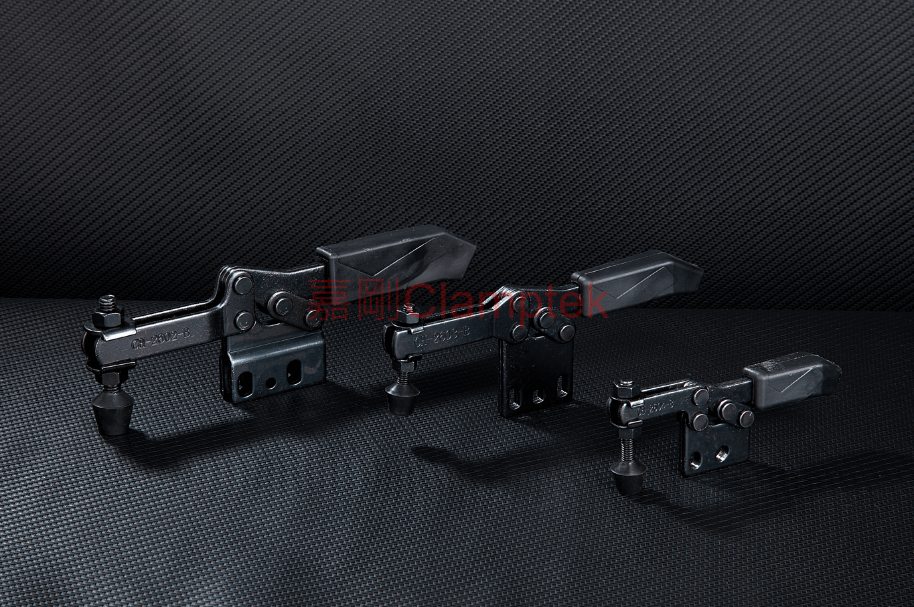

推荐!! 嘉刚自主生产的水平式快速夹钳 – CH-2602-B / CH-2603-B / CH-2604-B:

➤汽车製造生产的过程中会有雷射工序,而夹钳标准品的电镀表面处裡会造成反光,因此需使用此系列的发黑表面处理来克服此问题。

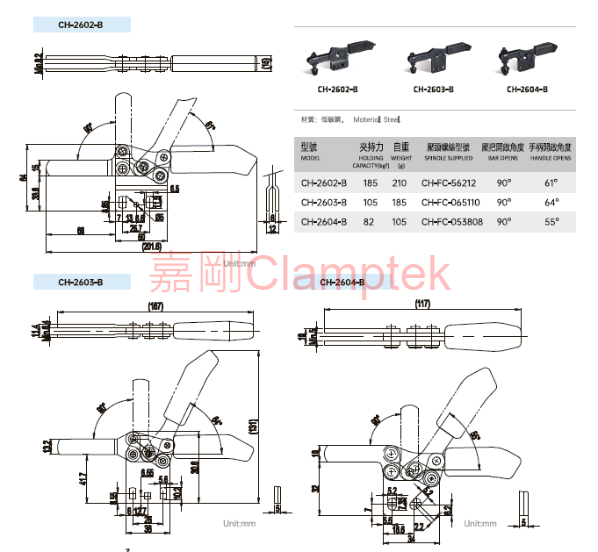

CH-2602-B / CH-2603-B / CH-2604-B

夹持力:185kgf / 105kgf / 82kgf

重量:210g / 185g / 105g

压把开启角度:90° / 90° / 90°

手柄开启角度:61° / 64° / 55°

压头螺丝型号:CH-FC-56212 / CH-FC-065110 / CH-FC-053808

*此系列被广泛应用于汽车製造行业,如有此需求欢迎询问购买!

*也可製作OEM项目,如有需求欢迎洽询业务人员!

211109-1

211109-2

*我司主要贩售快速夹钳、油压缸、气压缸,如有任何需求欢迎来信询问!*
