气压缸
08/25/2021


嘉刚小百科:气压支撑缸(CSW)

嘉刚Clamptek为满足客户使用上的需求,除了油压支撑缸,也有开發生产气压支撑缸,本篇我们即为大家介绍 - 气压支撑缸。

气压缸是一种将气压转换成夹持力的气压夹具元件,在各种机械气压系统中被广泛应用,常使用在轻金属切削加工及应用在自动化生产流水线,以及冶具、气动夹具等自动化设备上。

气压支撑缸:是一种可弹性配合高度的辅助支撑工件。加工时,气压使活塞杆沿着压力作用的方向移动,当活塞杆到达支撑位置后会停止并保持在那个位置稳定支撑。支撑缸能有效防止在加工工件时产生的震动以及夹紧时产生的变形,支撑缸能提升工件的加工精度,且因体积较小所以能配置使用在较狭小的空间当中。

哪些工件类型在加工时会使用到支撑缸呢?

薄型的工件

形状不规则的工件

无支撑结构的工件

存在阶梯差的工件

需在平面上加工的工件

嘉刚(Clamptek)气压支撑缸的特色:

能改善作业环境,满足乾淨工作环境的需求

适合用于轻金属切削加工及需要细小精度加工的工件(例如: 手机)

缸体本身轻巧,设计紧凑,适合加工时空间受到限制的场所使用

推荐!! 嘉刚自主生产的气压支撑缸 - CSW:

-CSW最高使用压力: 1 MPa,最低使用压力: 0.4 MPa

-CSW气缸外径分为四种尺寸: M26x1.5, M30x1.5, M36x1.5, M45x1.5(mm)

(M30x1.5为嘉刚Clamptek热销品)

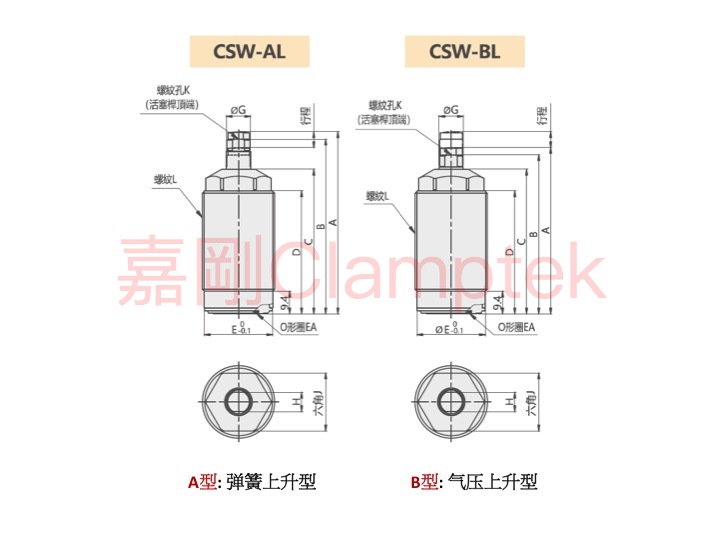

-CSW分为两种型式:弹簧上升型(A),气压上升型(标准)(B)

*弹簧上升型(A):活塞杆初始状态为上升,将工件放置于活塞杆上,因工件的重量而下降到特定位置,此时供给气压作用于夹套的夹紧力会施加于活塞杆,使活塞杆得以稳固的支撑工件。

*气压上升型(B):活塞杆初始状态为下降,供给气压使活塞杆上升并接触工件任意位置后停止,在停止的同时气压作用于夹套的夹紧力会施加于活塞杆,使活塞杆得以稳固的支撑工件。

*若需订购强弹簧,请先洽询业务

*注意事项: 安装时必须使支撑缸的底面与安装孔底面保持水平密接。

210825-1

210825-2

*我司主要贩售快速夹钳、油压缸、气压缸,如有任何需求欢迎来信询问!*
